F3SG-R Series

Safety Light Curtain

F3SG-R Series

Offers Both Durability and Reliability

* Information in this page is a reference that you created on the basis of information in the product catalog before the end of production, may be different from the current situation, such as goods for / supported standards options / price / features of the product. Before using, please check the compatibility and safety system.

(Unit: mm)

F3SG-RA Advanced type

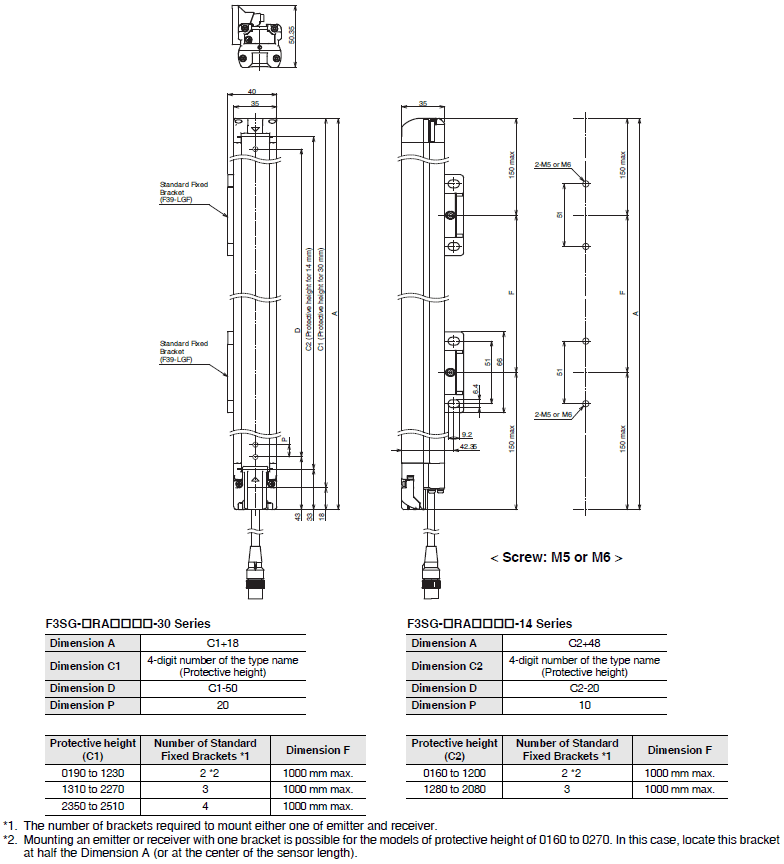

Mounted with Standard Fixed Brackets (F39-LGF)

Backside Mounting

F3SG-R Series Dimensions 3

Side Mounting

F3SG-R Series Dimensions 4

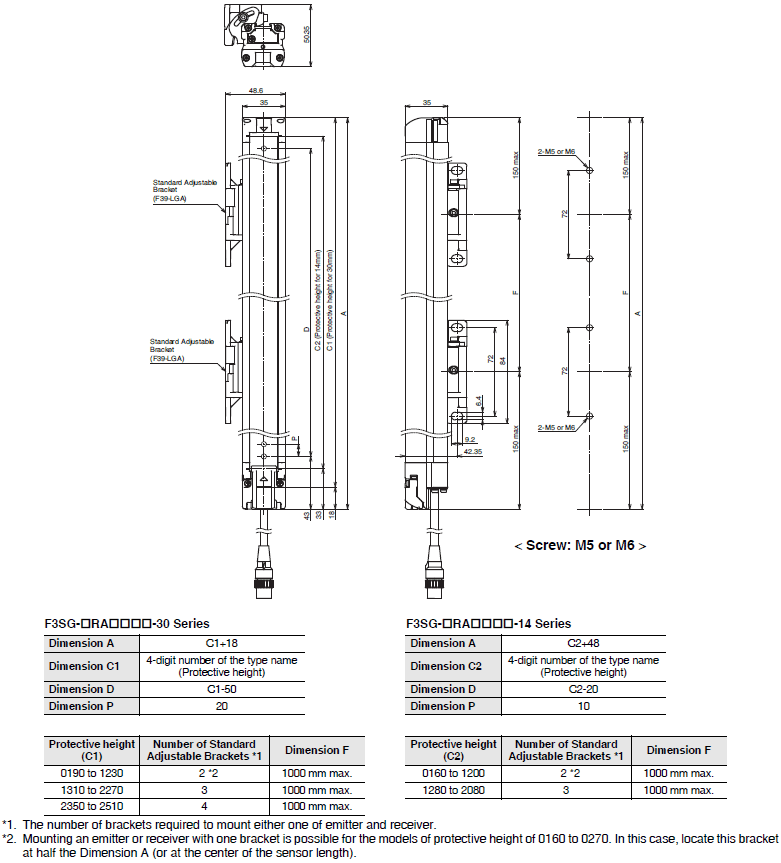

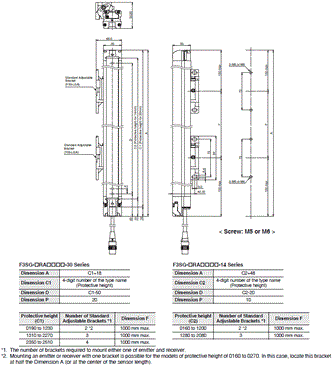

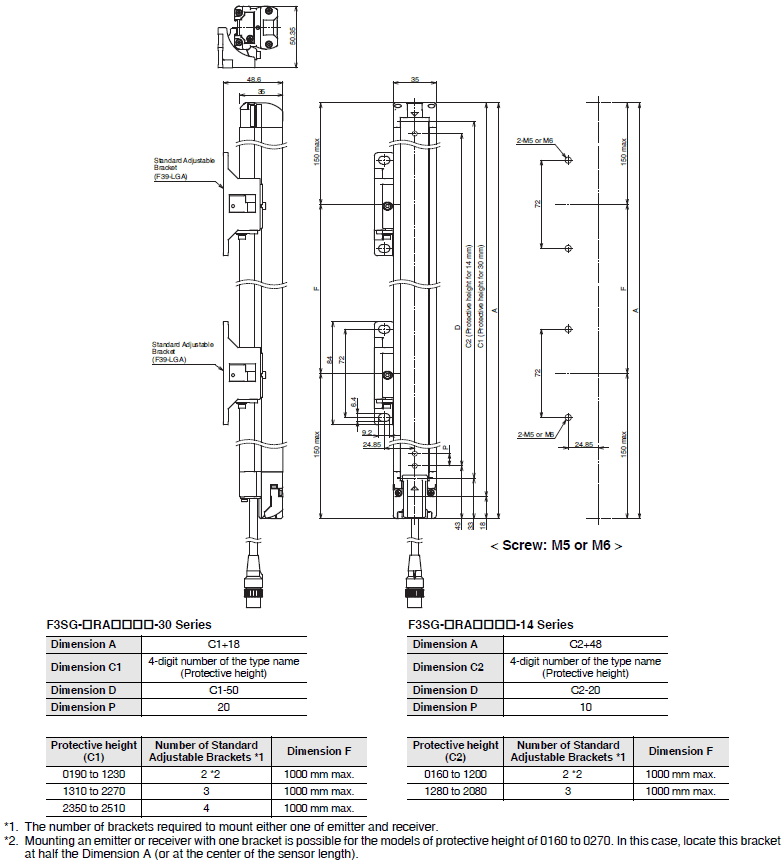

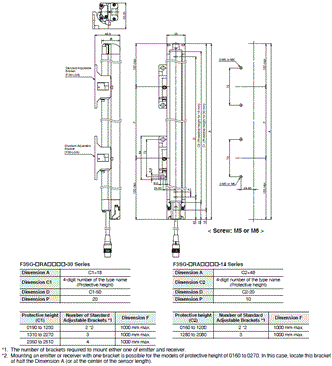

Mounted with Standard Adjustable Brackets (F39-LGA)

Backside Mounting

F3SG-R Series Dimensions 6

Side Mounting

F3SG-R Series Dimensions 7

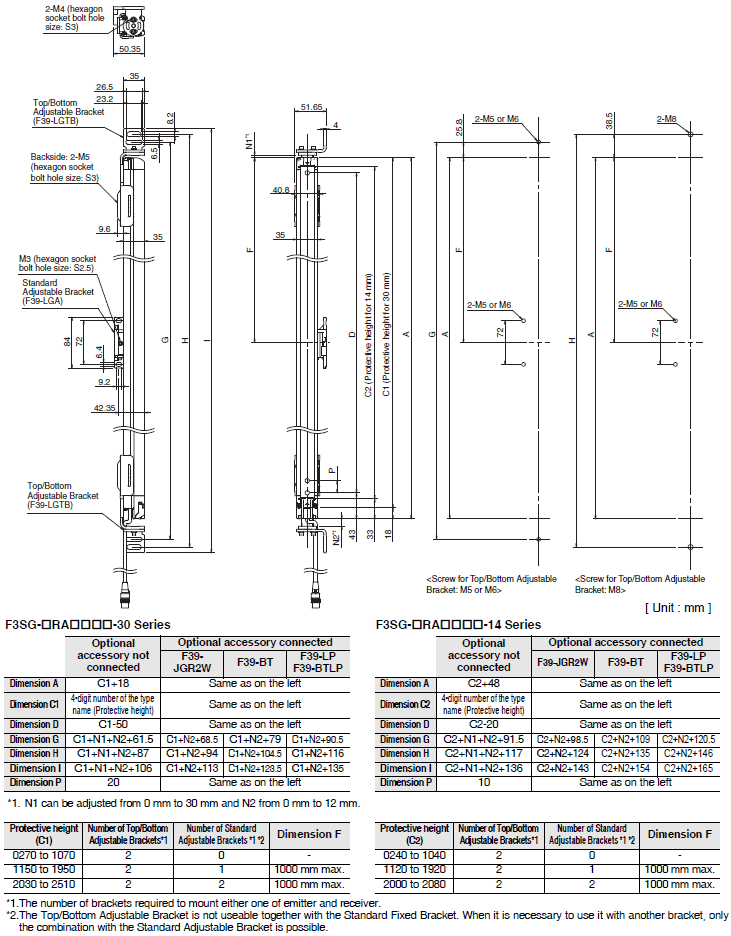

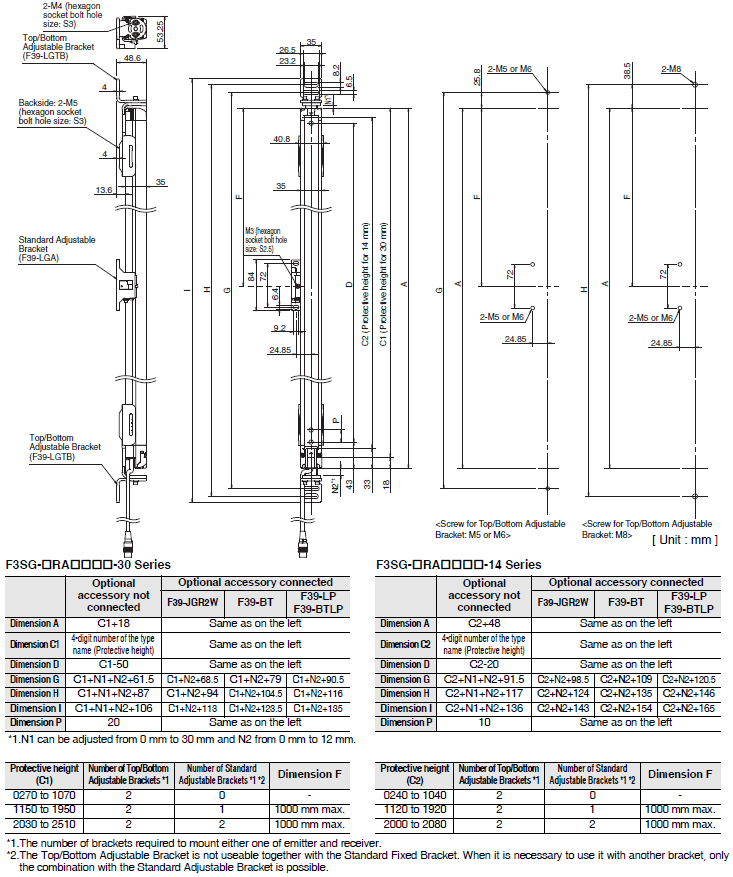

Mounted with Top/Bottom Adjustable Brackets (F39-LGTB) and Standard Adjustable Brackets (F39-LGA)

Dimensions when using the F3SG-RA Series except the F3SG-4RA0190-30 and F3SG-4RA0160-14
Refer to Safety Light Curtain F3SG-R Series User's Manual for the dimensions when using the F3SG-4RA0190-30 and F3SG-4RA0160-14.

Backside Mounting

F3SG-R Series Dimensions 9

Side Mounting

F3SG-R Series Dimensions 10

Accessories

Sensor Mounting Brackets

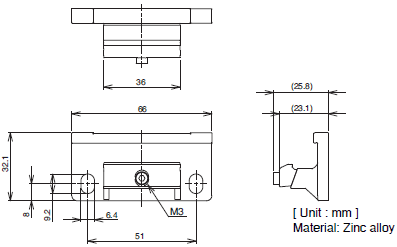

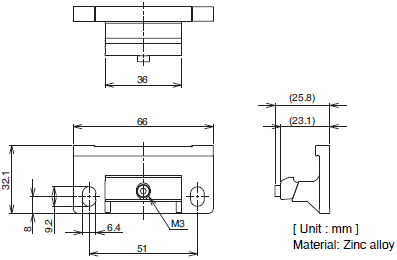

Standard Fixed Bracket (F39-LGF)

F3SG-R Series Dimensions 13

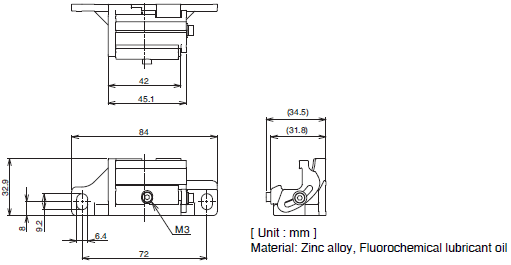

Standard Adjustable Bracket (F39-LGA, sold separately)

F3SG-R Series Dimensions 14

Top/Bottom Adjustable Bracket (F39-LGTB, sold separately)

F3SG-R Series Dimensions 15

Safety light curtain connecting cable

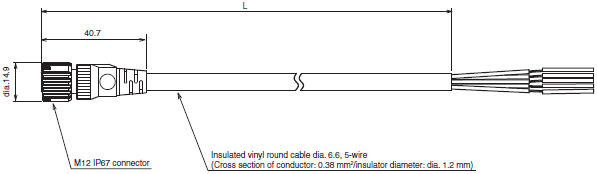

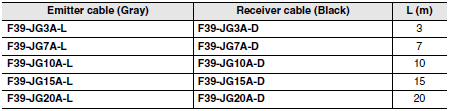

Single-Ended Cable for Emitter (F39-JG[]A-L, sold separately)

F3SG-R Series Dimensions 17

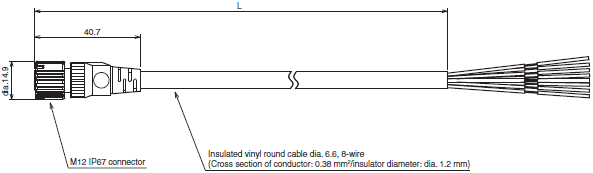

Single-Ended Cable for Receiver (F39-JG[]A-D, sold separately)

F3SG-R Series Dimensions 18
F3SG-R Series Dimensions 19

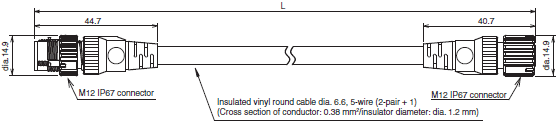

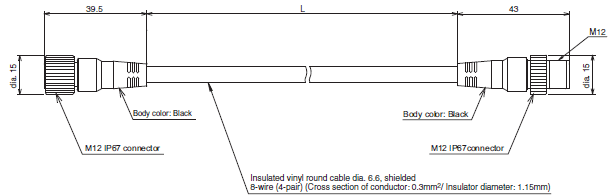

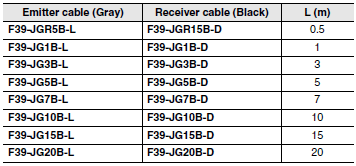

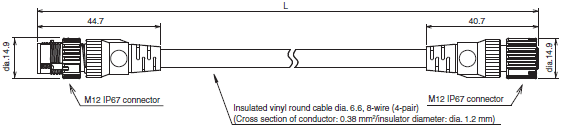

Double-Ended Cable for Emitter: Cable for extension (F39-JG[]B-L, sold separately)

F3SG-R Series Dimensions 20

Double-Ended Cable for Receiver: Cable for extension (F39-JG[]B-D, sold separately)

F3SG-R Series Dimensions 21
F3SG-R Series Dimensions 22

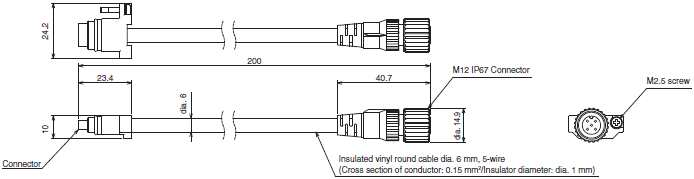

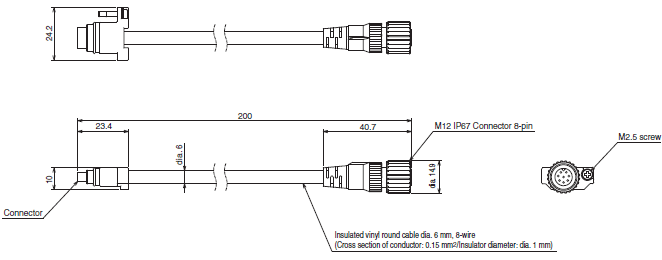

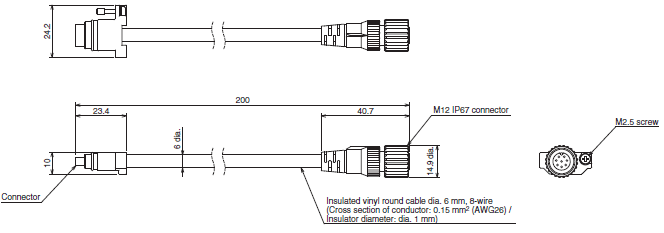

Cascading Cable for Emitter (F39-JGR2W-L, sold separately)

F3SG-R Series Dimensions 23

Cascading Cable for Receiver (F39-JGR2W-D, sold separately)

F3SG-R Series Dimensions 24

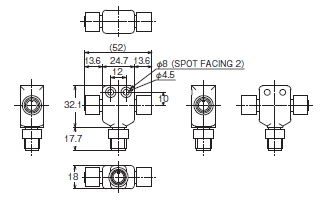

Y-Joint Plug/Socket Connector (F39-GCNY2, sold separately)

F3SG-R Series Dimensions 25

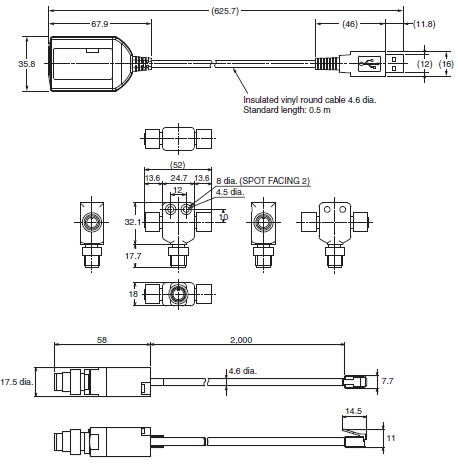

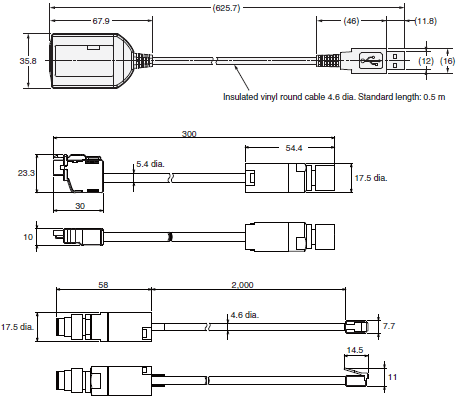

Interface Unit (F39-GIF, sold separately)

F3SG-R Series Dimensions 26

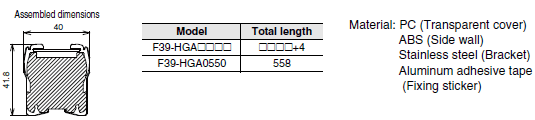

Spatter Protection Cover (F39-HGA, sold separately)

F3SG-R Series Dimensions 27

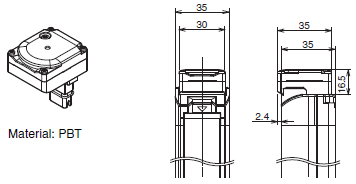

Bluetooth Communication Unit (F39-BT, sold separately)

F3SG-R Series Dimensions 28

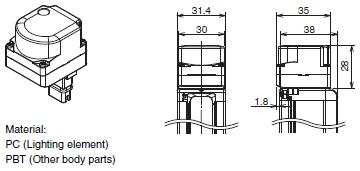

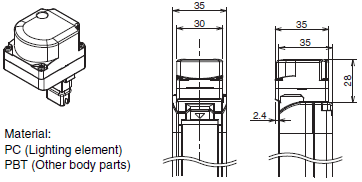

Lamp and Bluetooth Communication Unit(F39-BTLP, sold separately)
Lamp (F39-LP, sold separately)

F3SG-R Series Dimensions 29

F3SG-RR Robust type

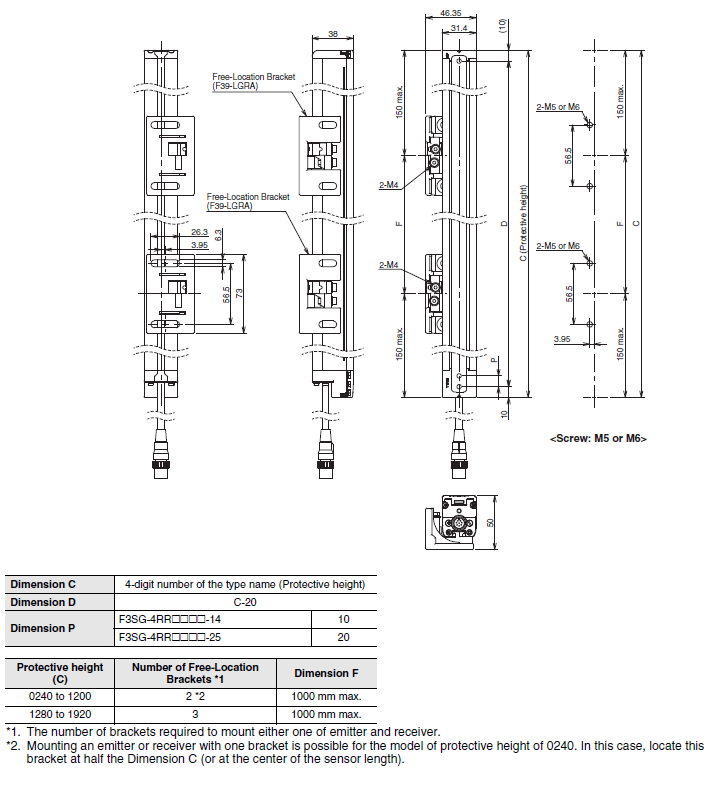

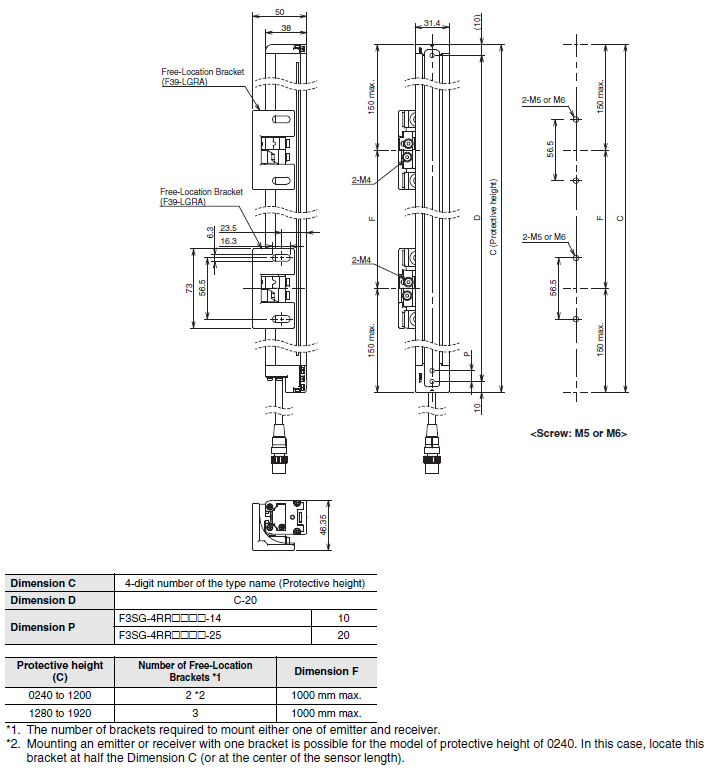

Mounted with Free-Location Brackets (F39-LGRA)

Backside Mounting

F3SG-R Series Dimensions 32

Side Mounting

F3SG-R Series Dimensions 33

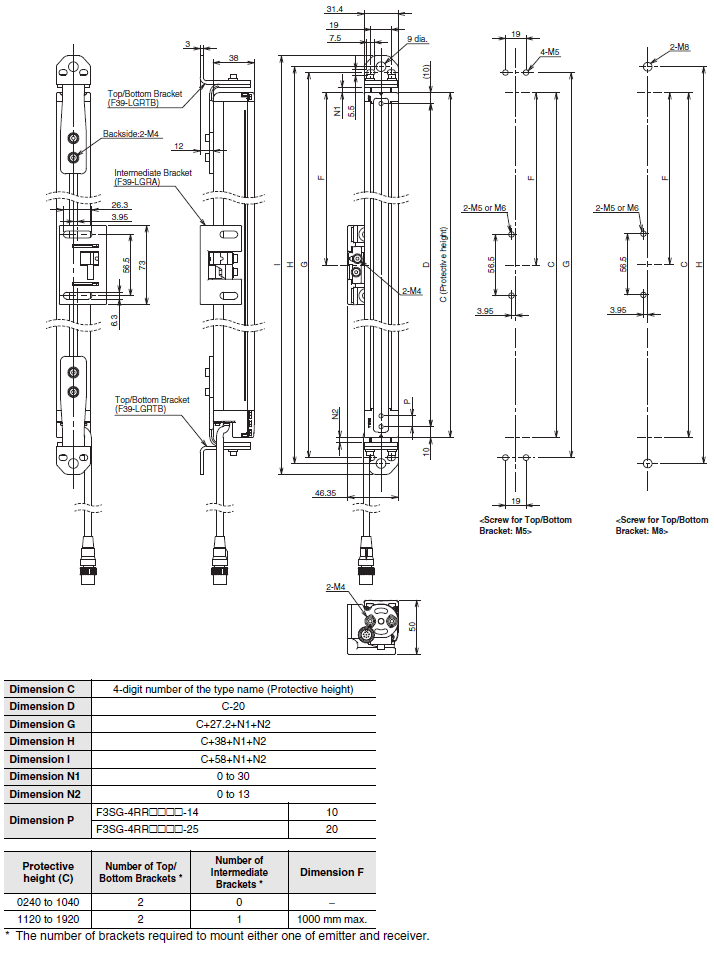

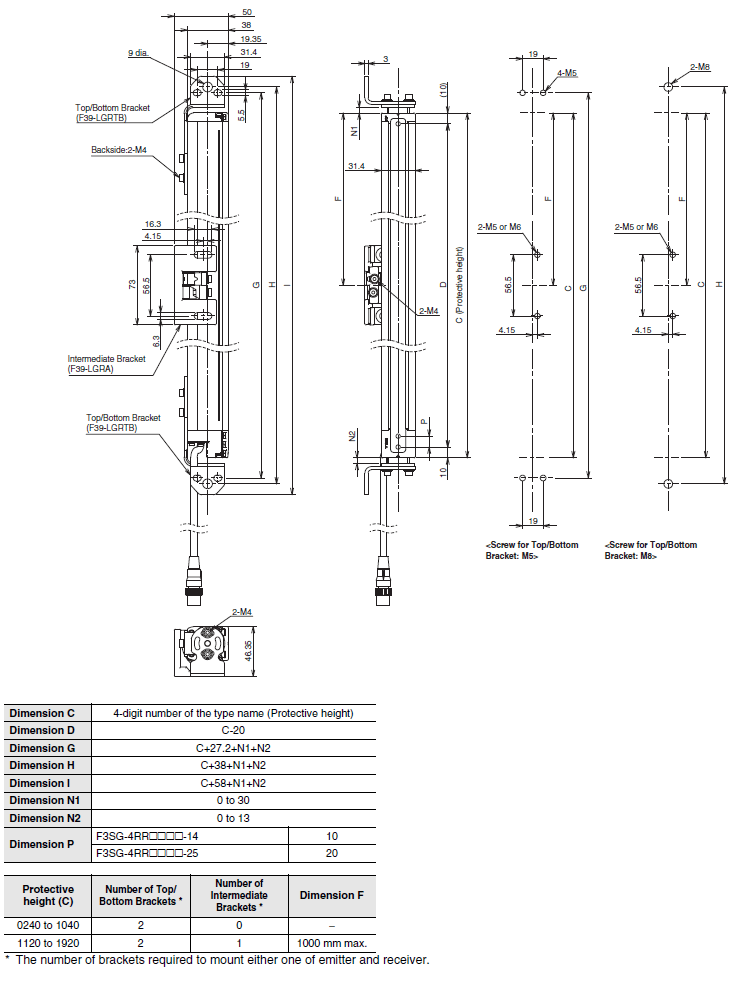

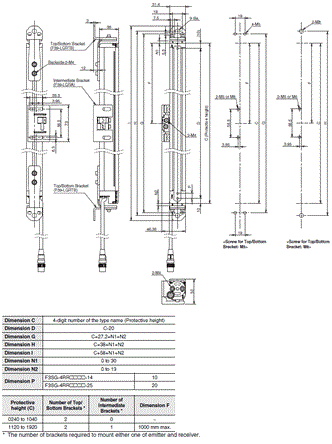

Mounted with Top/Bottom Brackets (F39-LGRTB) and Intermediate Bracket (F39-LGRA)

Backside Mounting

F3SG-R Series Dimensions 35

Side Mounting

F3SG-R Series Dimensions 36

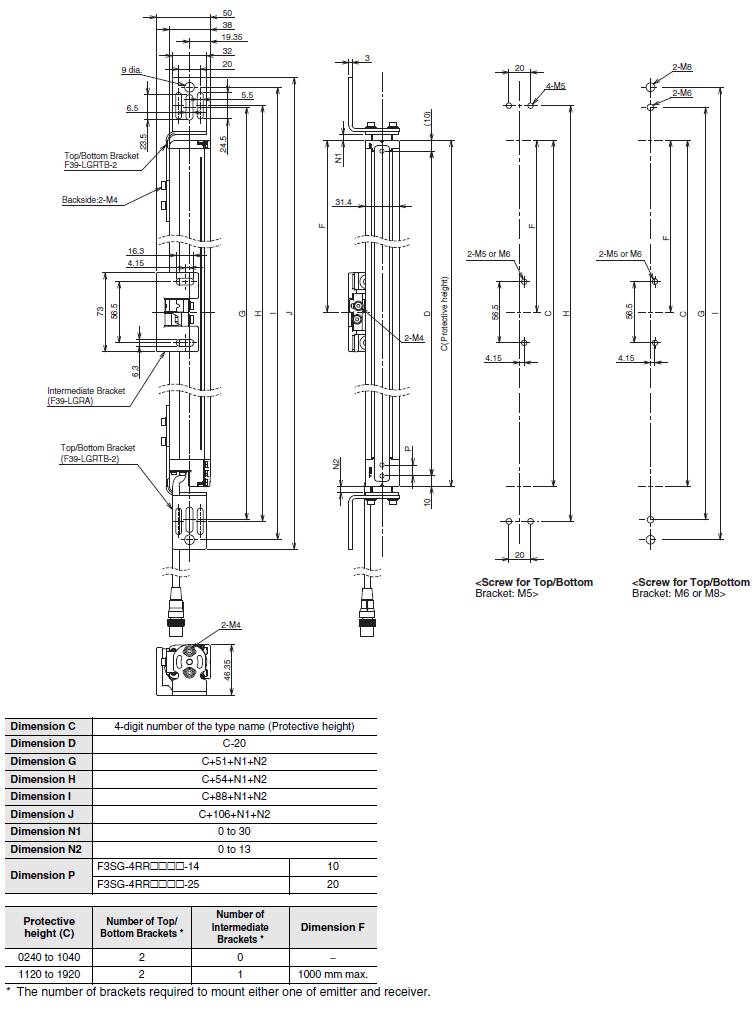

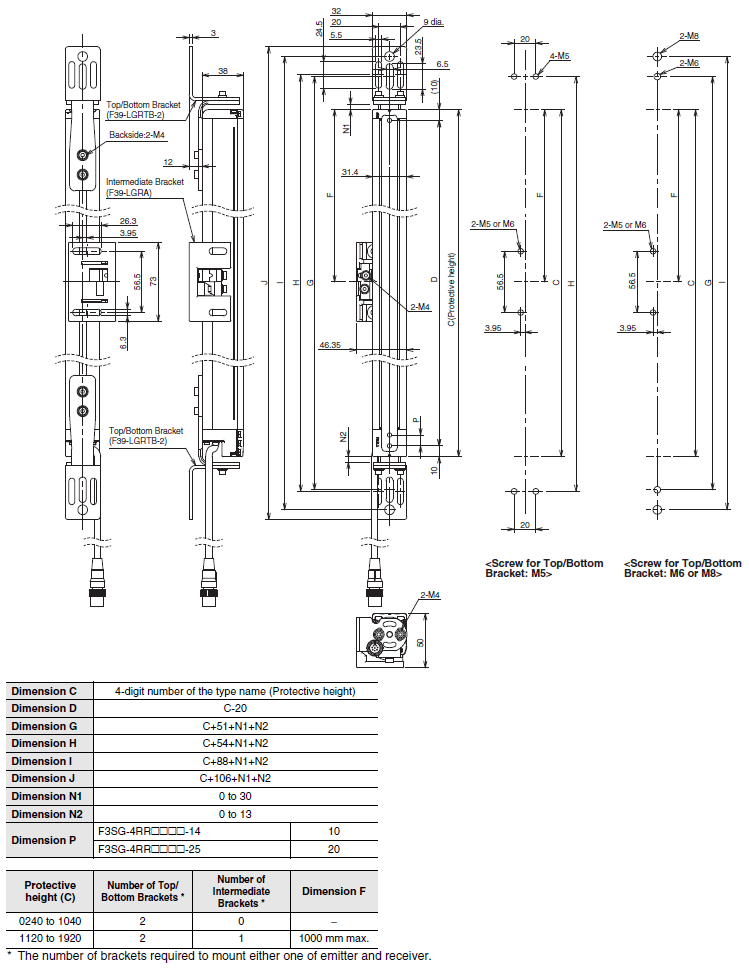

Mounted with Top/Bottom Brackets (F39-LGRTB-2) and Intermediate Bracket (F39-LGRA)

Backside Mounting

F3SG-R Series Dimensions 38

Side Mounting

F3SG-R Series Dimensions 39

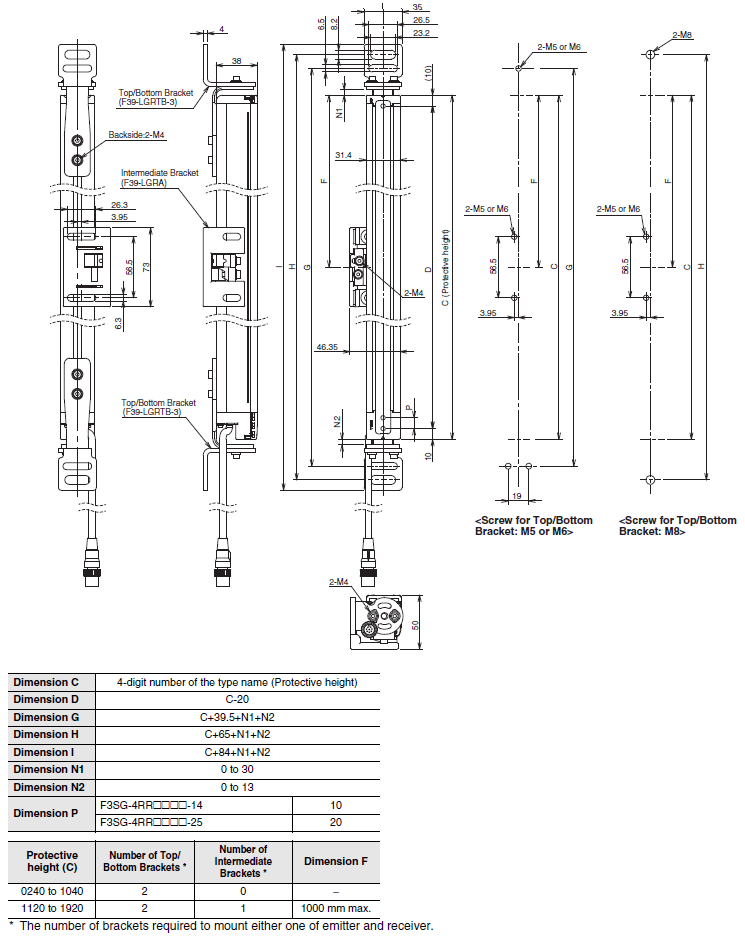

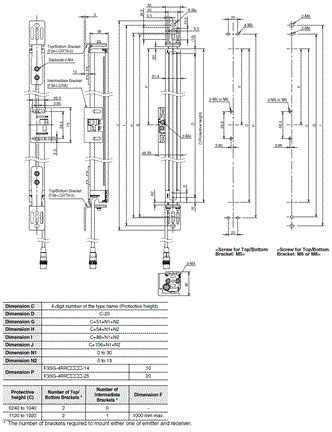

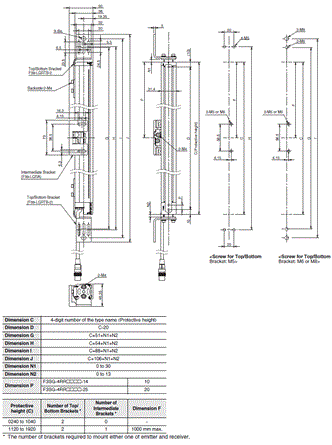

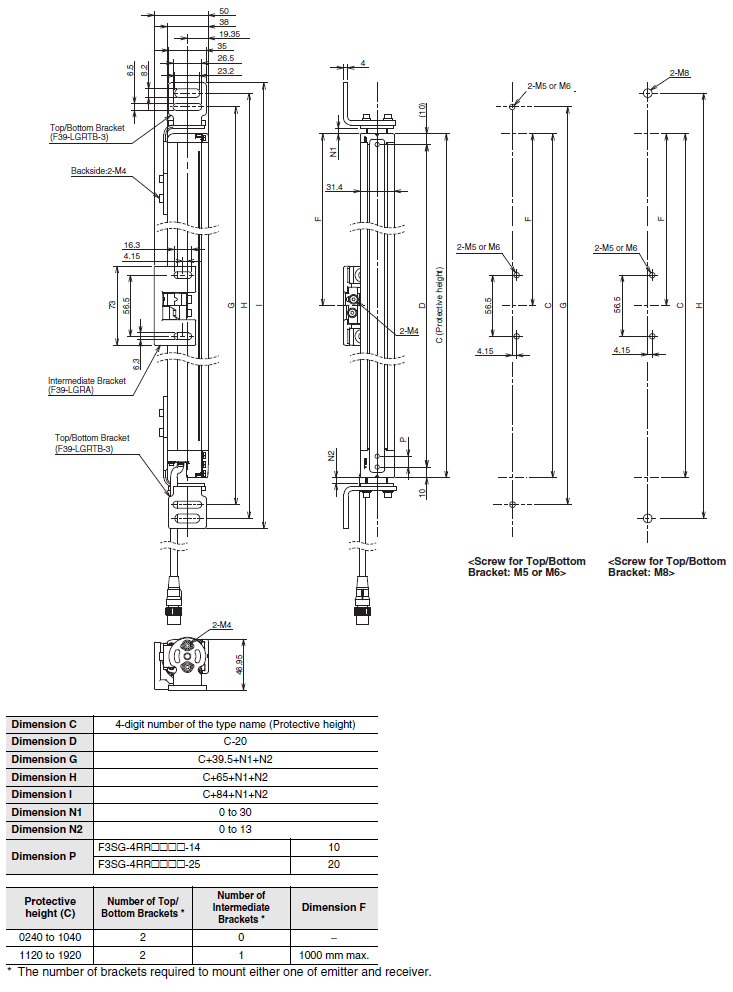

Mounted with Top/Bottom Brackets (F39-LGRTB-3) and Intermediate Bracket (F39-LGRA)

Backside Mounting

F3SG-R Series Dimensions 41

Side Mounting

F3SG-R Series Dimensions 42

Accessories

Sensor Mounting Brackets

Free-Location Bracket / Intermediate Bracket (F39-LGRA, sold separately)

F3SG-R Series Dimensions 45

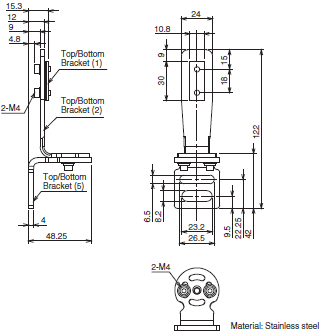

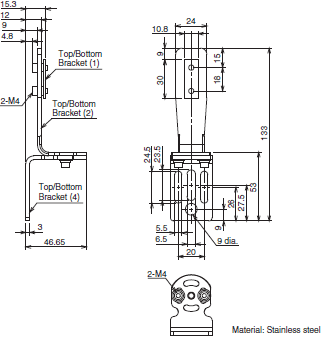

Top/Bottom Bracket (F39-LGRTB, sold separately)

F3SG-R Series Dimensions 46

Top/Bottom Bracket (F39-LGRTB-2, sold separately)

F3SG-R Series Dimensions 47

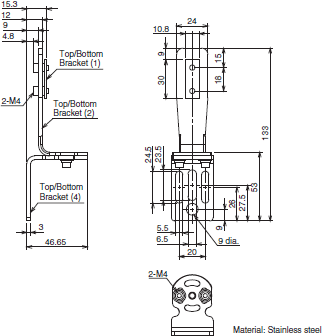

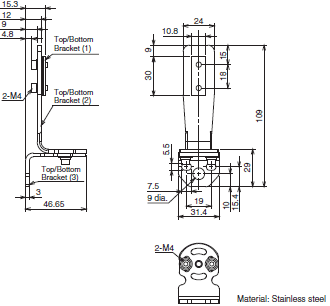

Top/Bottom Bracket (F39-LGRTB-3, sold separately)

F3SG-R Series Dimensions 48

Safety light curtain connecting cable

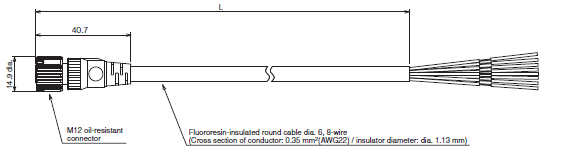

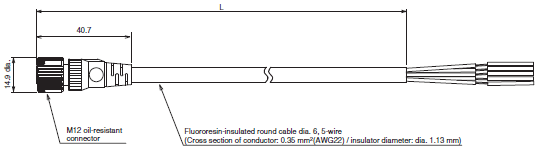

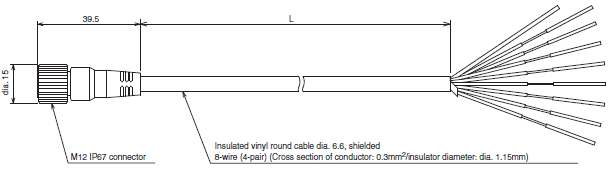

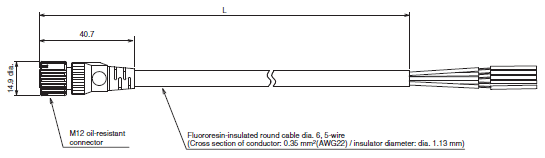

Single-Ended Cable for Emitter (Oil-Resistant Cable) (F39-JD[]RA-L, sold separately)

F3SG-R Series Dimensions 50

Single-Ended Cable for Receiver (Oil-Resistant Cable) (F39-JD[]RA-D, sold separately)

F3SG-R Series Dimensions 51
F3SG-R Series Dimensions 52

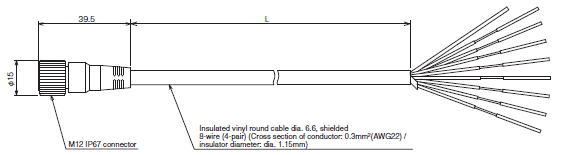

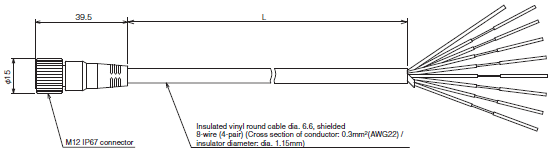

Single-Ended Cable for Emitter (F39-JD[]A-L, sold separately)

F3SG-R Series Dimensions 53

Single-Ended Cable for Receiver (F39-JD[]A-D, sold separately)

F3SG-R Series Dimensions 54
F3SG-R Series Dimensions 55

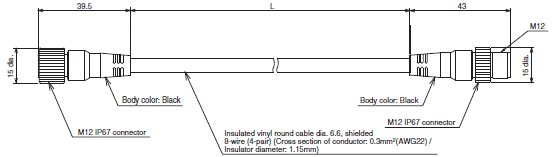

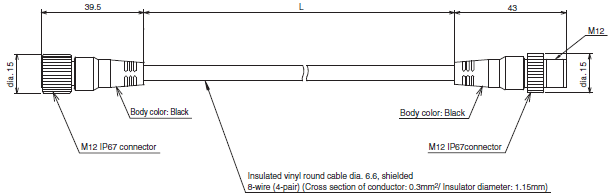

Double-Ended Cable for Emitter: Cable for extension (F39-JD[]B-L, sold separately)

F3SG-R Series Dimensions 56

Double-Ended Cable for Receiver: Cable for extension (F39-JD[]B-D, sold separately)

F3SG-R Series Dimensions 57
F3SG-R Series Dimensions 58

Reduced Wiring Connector (F39-CN5, sold separately)

F3SG-R Series Dimensions 59

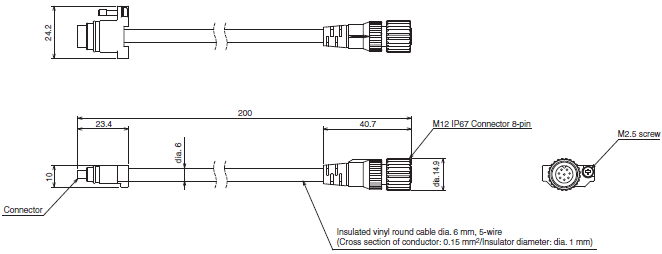

Cascading Cable for Emitter (F39-JGR2WTS-L, sold separately)

F3SG-R Series Dimensions 60

Cascading Cable for Receiver (F39-JGR2WTS-D, sold separately)

F3SG-R Series Dimensions 61
F3SG-R Series Dimensions 62

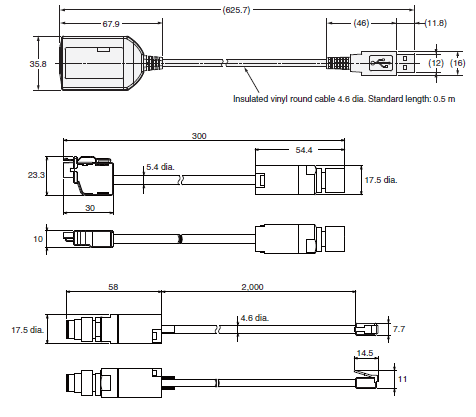

Interface Unit (F39-GIF-1, sold separately)

F3SG-R Series Dimensions 63

Bluetooth Communication Unit (F39-BT, sold separately)

F3SG-R Series Dimensions 64

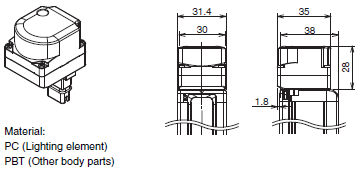

Lamp and Bluetooth Communication Unit (F39-BTLP, sold separately) Lamp (F39-LP, sold separately)

F3SG-R Series Dimensions 65

F3SG-RE Easy type

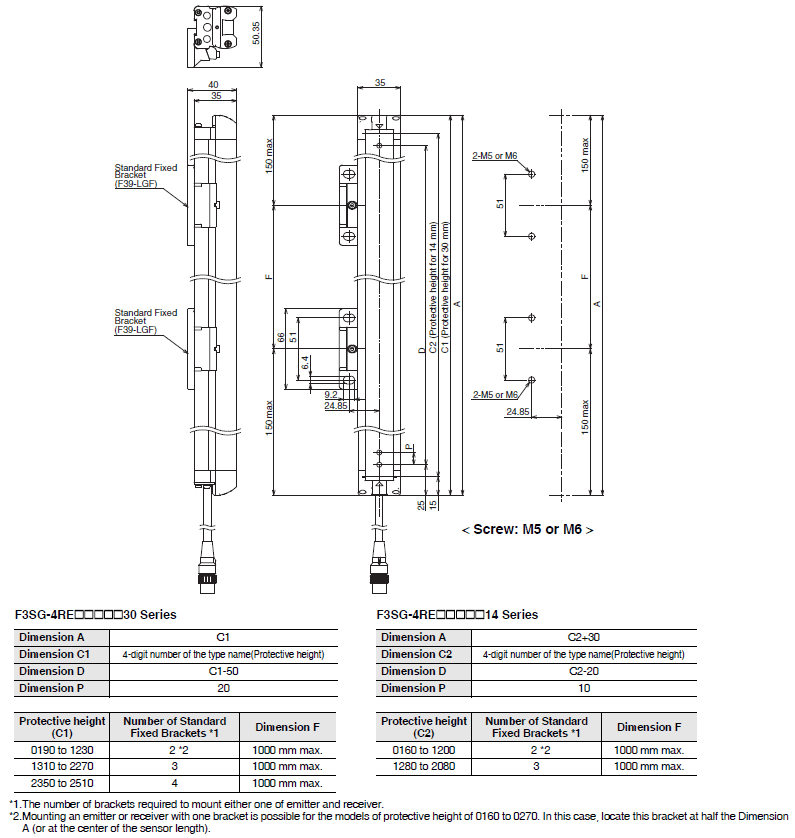

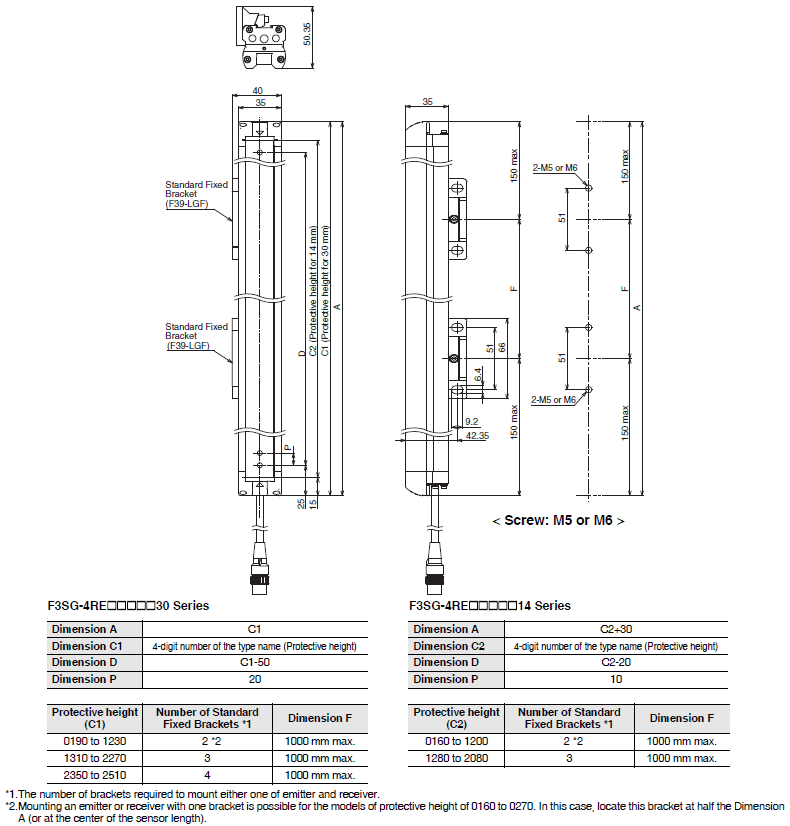

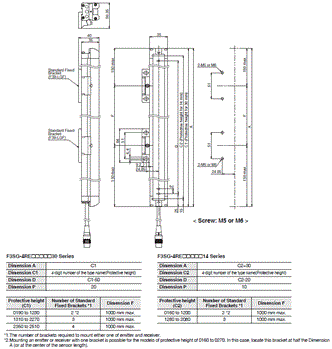

Mounted with Standard Fixed Brackets (F39-LGF)

Backside Mounting

F3SG-R Series Dimensions 68

Side Mounting

F3SG-R Series Dimensions 69

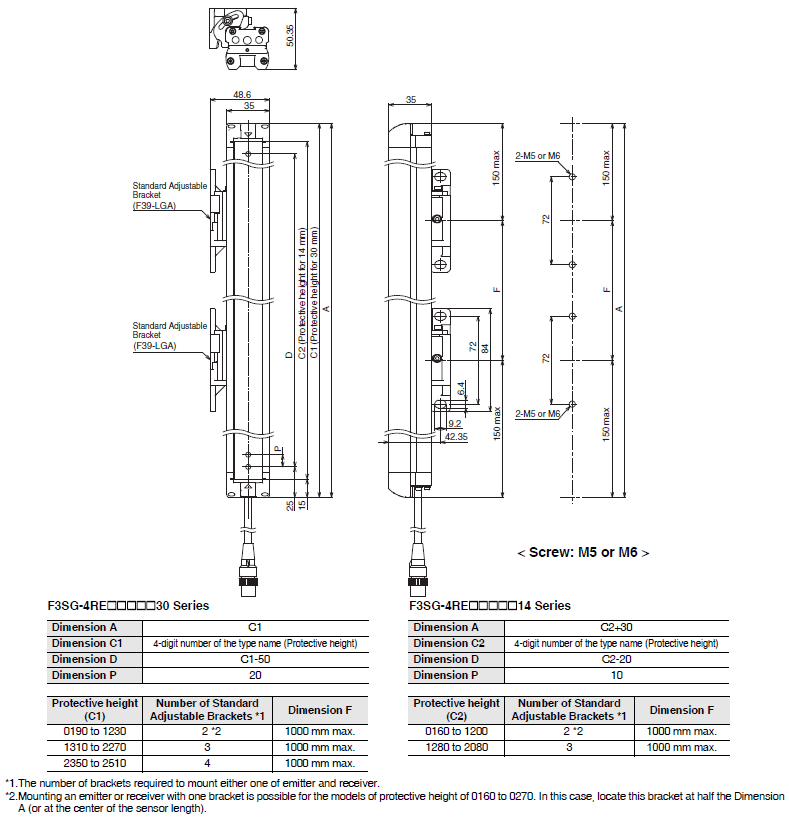

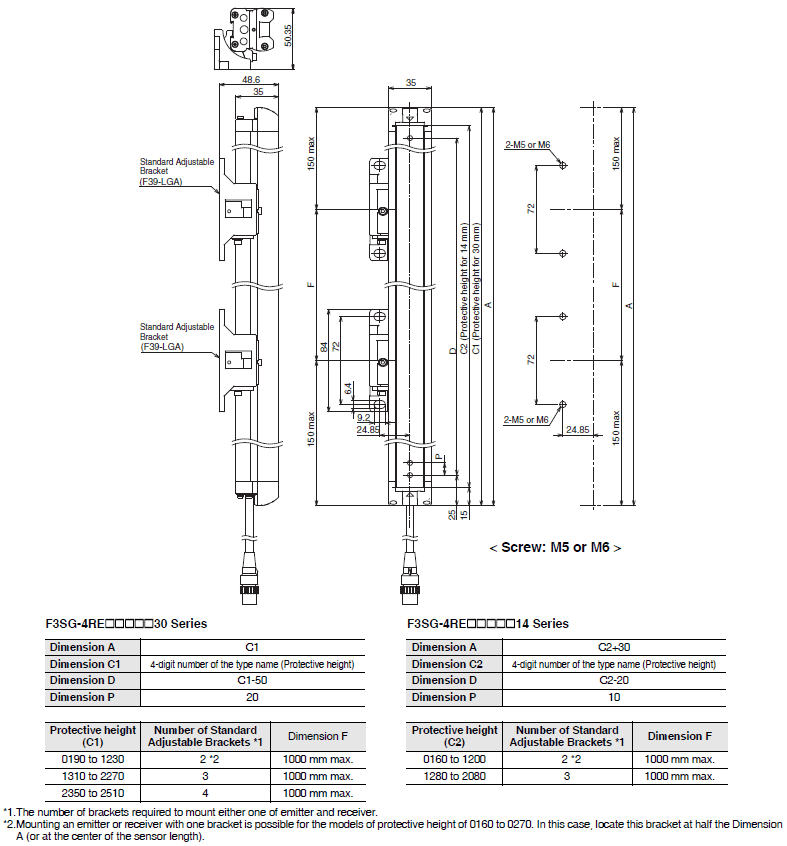

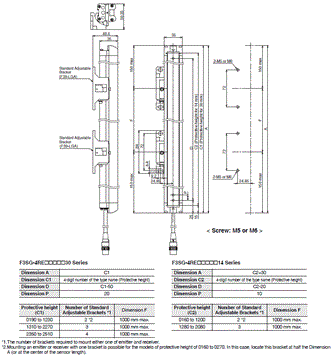

Mounted with Standard Fixed Brackets (F39-LGA)

Backside Mounting

F3SG-R Series Dimensions 71

Side Mounting

F3SG-R Series Dimensions 72

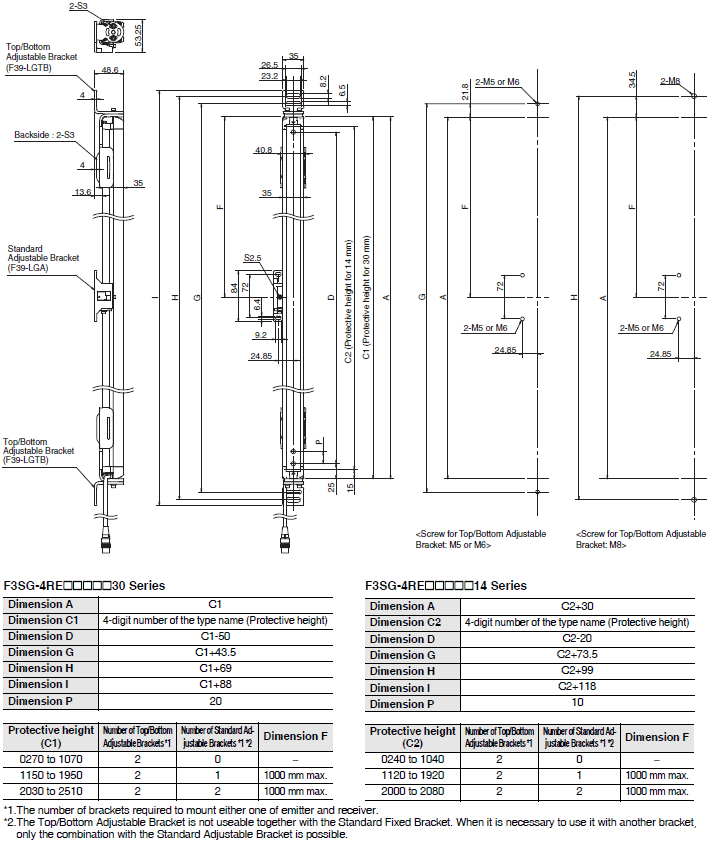

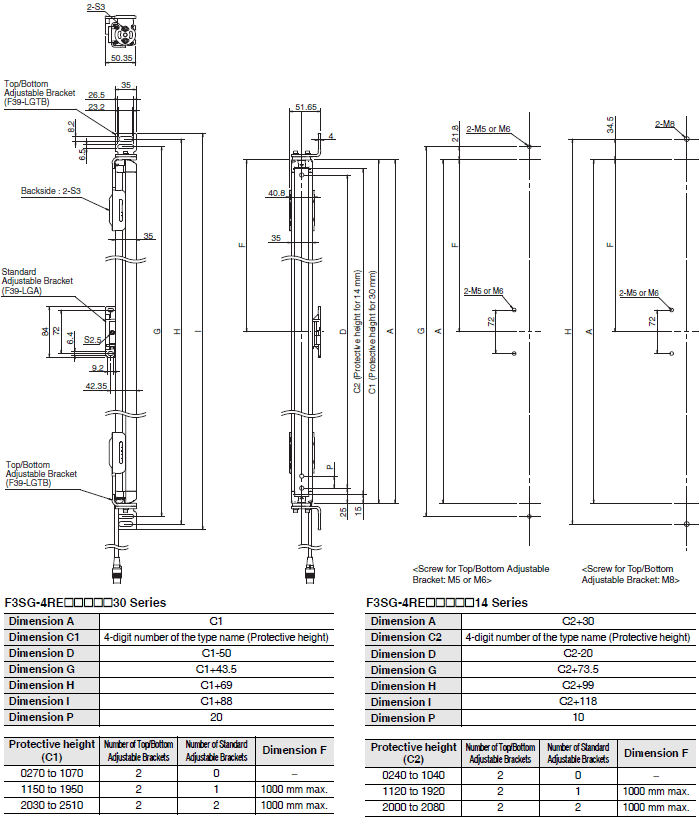

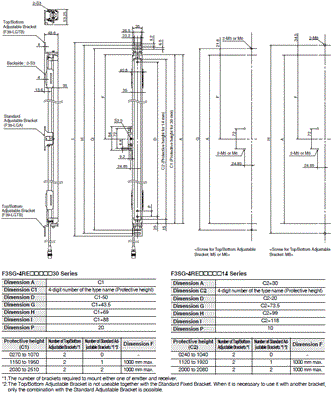

Mounted with Top/Bottom Adjustable Brackets (F39-LGTB) and Standard Adjustable Brackets (F39-LGA)

Dimensions when using the F3SG-RE Series except the F3SG-4RE0190[]30 and F3SG-4RE0160[]14
Refer to Safety Light Curtain F3SG-R Series User's Manual for the dimensions when using the F3SG-4RE0190[]30 and F3SG-4RE0160[]14.

Backside Mounting

F3SG-R Series Dimensions 74

Side Mounting

F3SG-R Series Dimensions 75

Accessories

Sensor Mounting Brackets

Standard Fixed Bracket (F39-LGF)

F3SG-R Series Dimensions 78

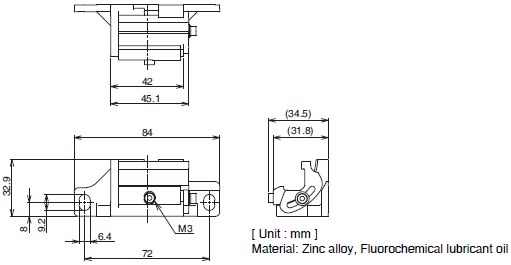

Standard Adjustable Bracket (F39-LGA, sold separately)

F3SG-R Series Dimensions 79

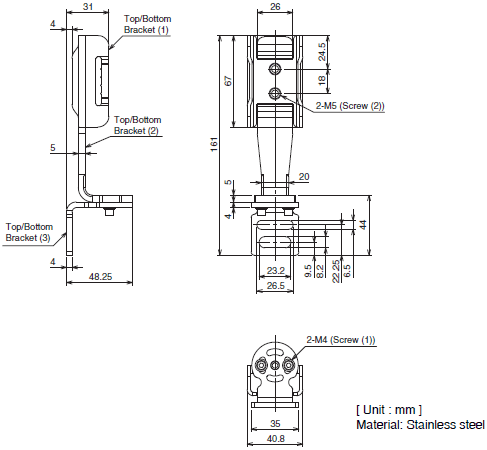

Top/Bottom Adjustable Bracket (F39-LGTB, sold separately)

F3SG-R Series Dimensions 80

Safety light curtain connecting cable

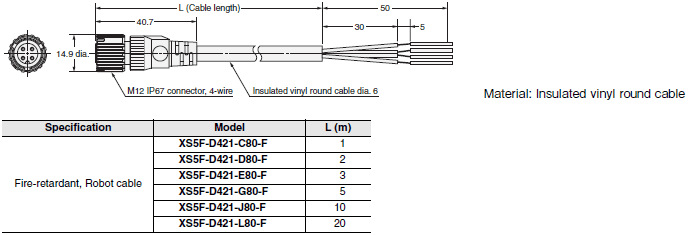

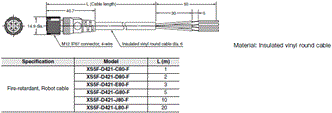

Round Water-resistant Connector: Connector Connected to Cable, Socket on One Cable End (XS5F-D421-[]80-F, sold separately)

F3SG-R Series Dimensions 82

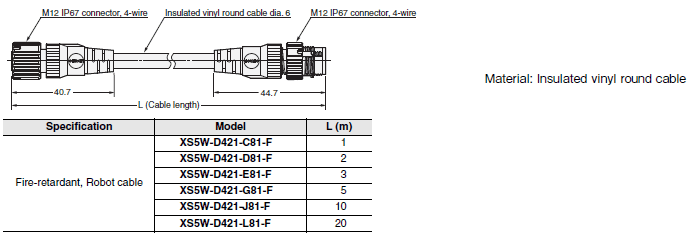

Round Water-resistant Connector: Connectors Connected to Cable, Socket and Plug on Cable Ends (XS5W-D421-[]81-F, sold separately)

F3SG-R Series Dimensions 83

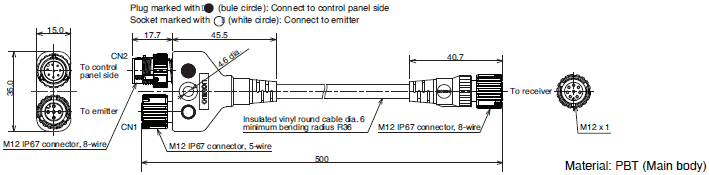

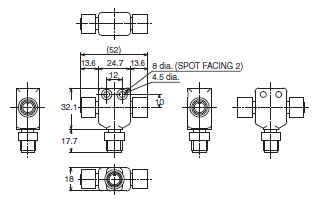

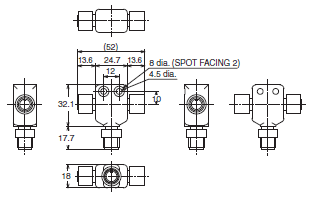

Y-Joint Plug/Socket Connector (F39-GCNY1, sold separately)

F3SG-R Series Dimensions 84

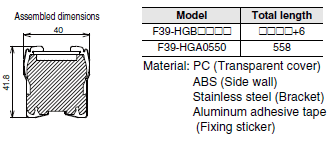

Spatter Protection Cover(F39-HGA/-HGB, sold separately)

F3SG-R Series Dimensions 85

F3SG-RA-01TS

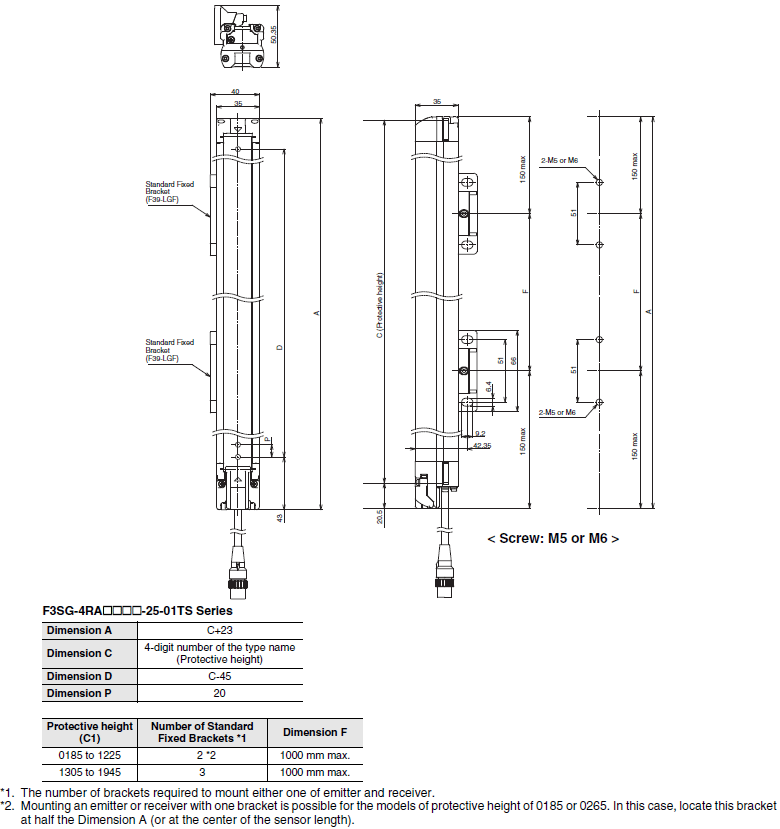

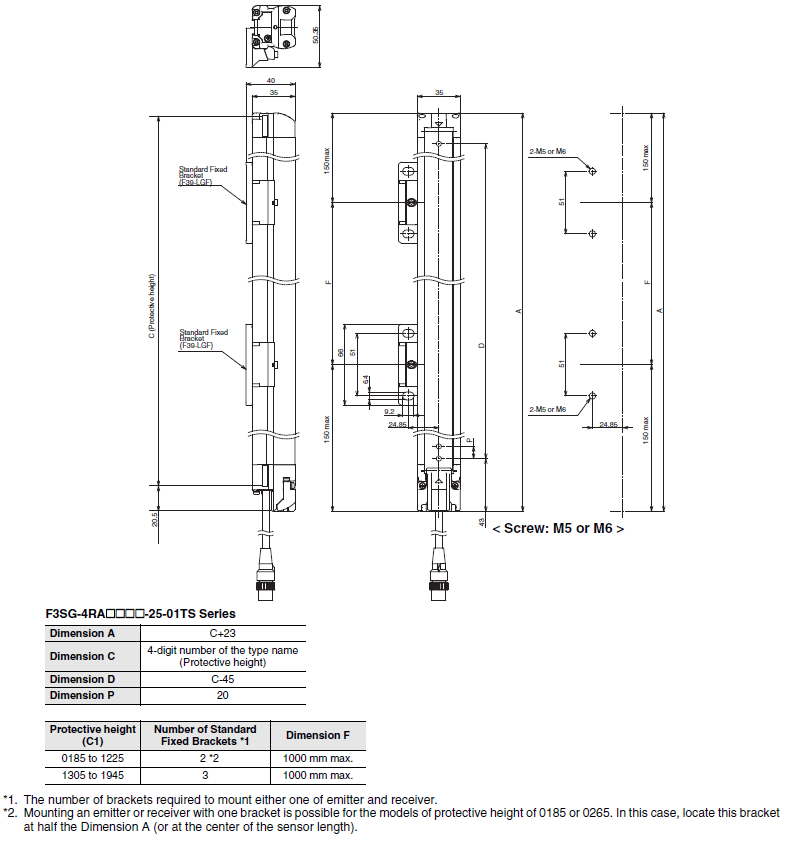

Mounted with Standard Fixed Brackets (F39-LGF)

Backside Mounting

F3SG-R Series Dimensions 88

Side Mounting

F3SG-R Series Dimensions 89

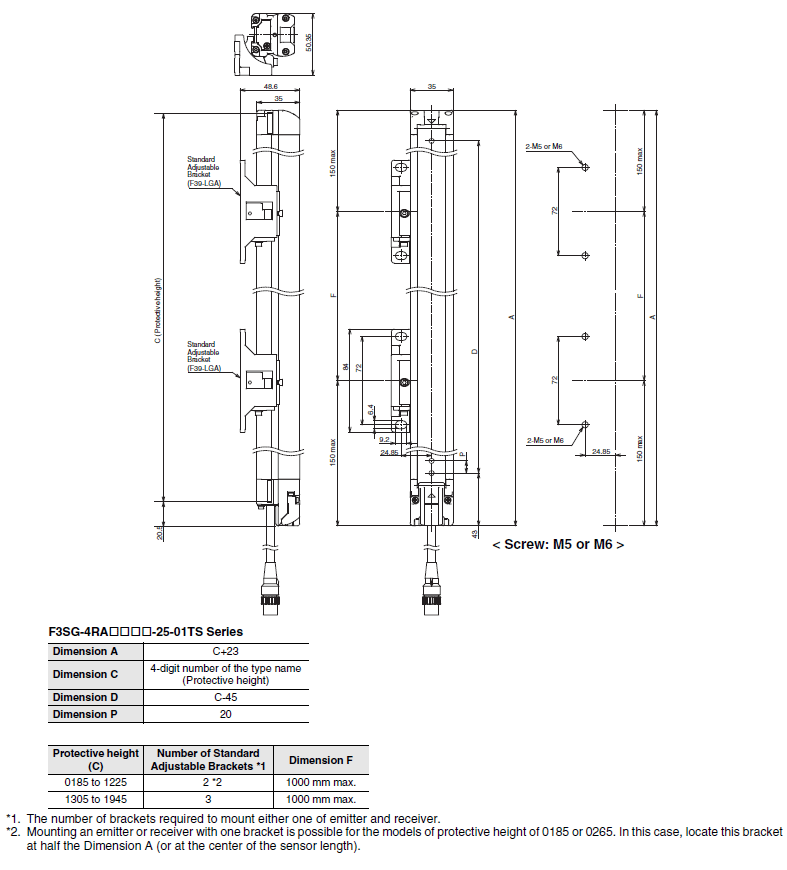

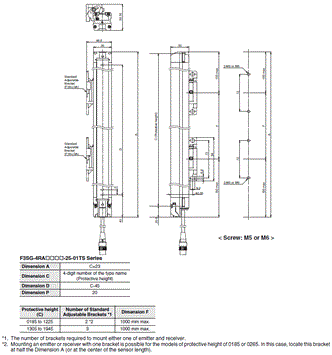

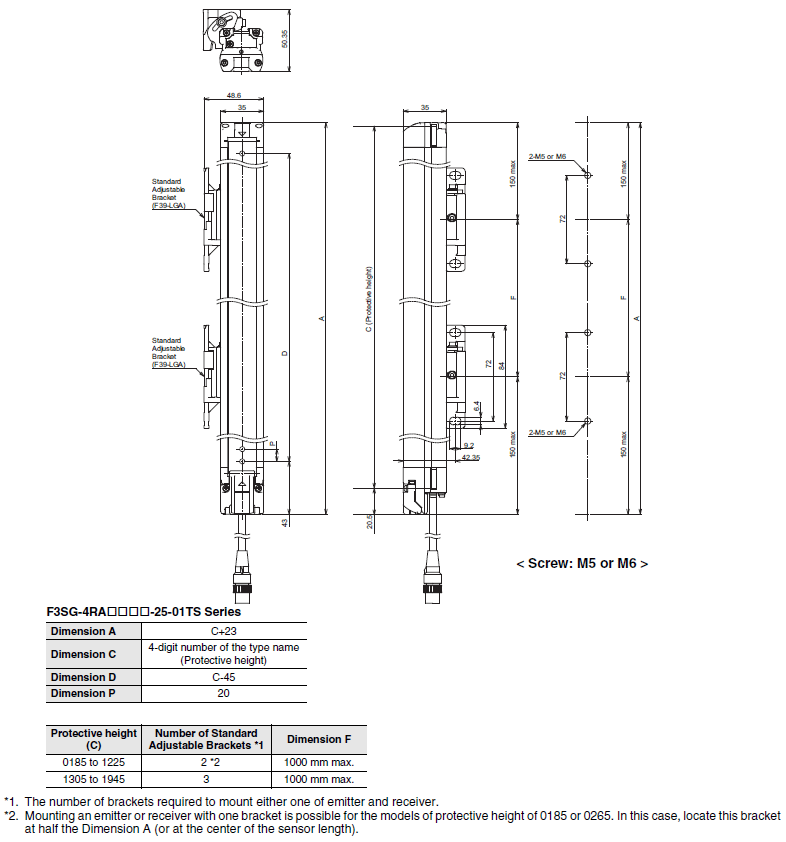

Mounted with Standard Adjustable Brackets (F39-LGA)

Backside Mounting

F3SG-R Series Dimensions 91

Side Mounting

F3SG-R Series Dimensions 92

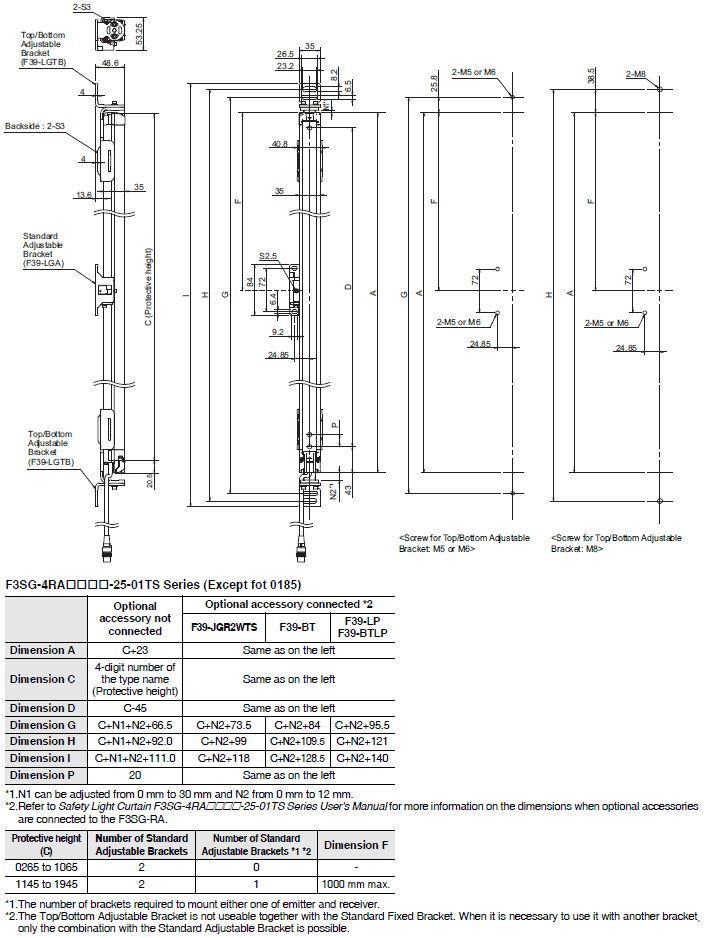

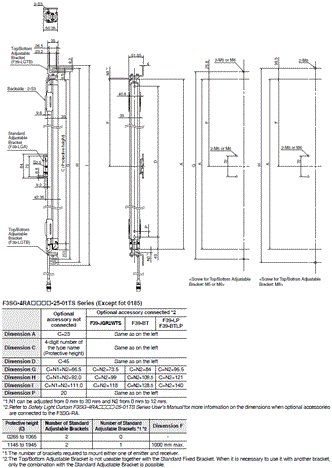

Mounted with Top/Bottom Adjustable Brackets (F39-LGTB) and Standard Adjustable Brackets (F39-LGA)

Dimensions when using the F3SG-RA Series except the F3SG-4RA0185-25-01TS.
Refer to Safety Light Curtain F3SG-4RA[][][][]-25-01TS Series User's Manual for the dimensions when using the F3SG-4RA0185-25-01TS.

Backside Mounting

F3SG-R Series Dimensions 94

Side Mounting

F3SG-R Series Dimensions 95

Accessories

Sensor Mounting Brackets

Standard Fixed Bracket (F39-LGF)

F3SG-R Series Dimensions 98

Standard Adjustable Bracket (F39-LGA, sold separately)

F3SG-R Series Dimensions 99

Top/Bottom Adjustable Bracket (F39-LGTB, sold separately)

F3SG-R Series Dimensions 100

Safety light curtain connecting cable

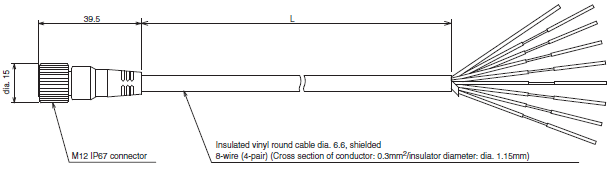

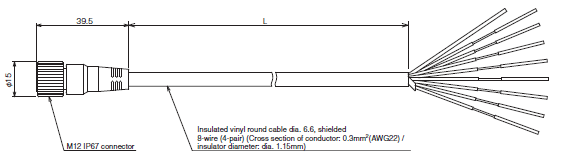

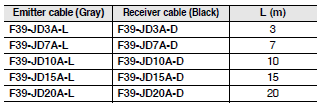

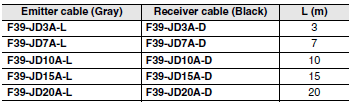

Single-Ended Cable for Emitter (F39-JD[]A-L, sold separately)

F3SG-R Series Dimensions 102

Single-Ended Cable for Receiver (F39-JD[]A-D, sold separately)

F3SG-R Series Dimensions 103
F3SG-R Series Dimensions 104

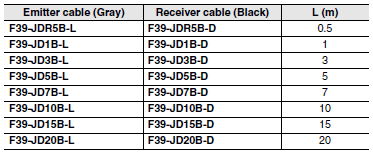

Double-Ended Cable for Emitter: Cable for extension (F39-JD[]B-L, sold separately)

F3SG-R Series Dimensions 105

Double-Ended Cable for Receiver: Cable for extension (F39-JD[]B-D, sold separately)

F3SG-R Series Dimensions 106
F3SG-R Series Dimensions 107

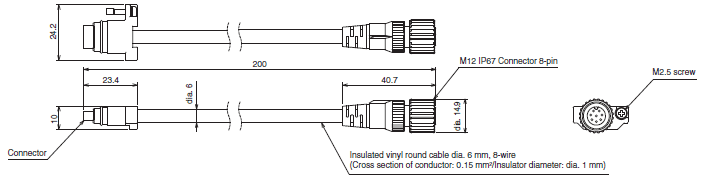

Reduced Wiring Connector (F39-CN5, sold separately)

F3SG-R Series Dimensions 108

Cascading Cable for Emitter (F39-JGR2WTS-L, sold separately)

F3SG-R Series Dimensions 109

Cascading Cable for Receiver (F39-JGR2WTS-D, sold separately)

F3SG-R Series Dimensions 110
F3SG-R Series Dimensions 111

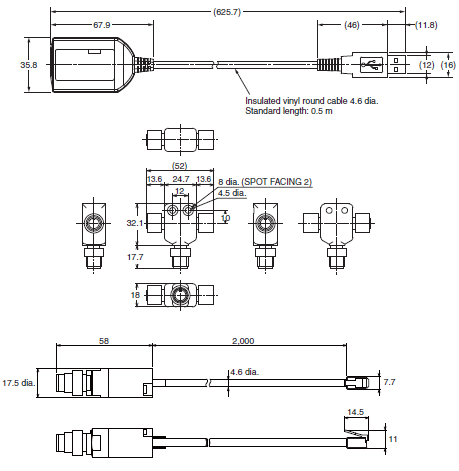

Interface Unit (F39-GIF, sold separately)

F3SG-R Series Dimensions 112

Spatter Protection Cover (F39-HGA, sold separately)

F3SG-R Series Dimensions 113

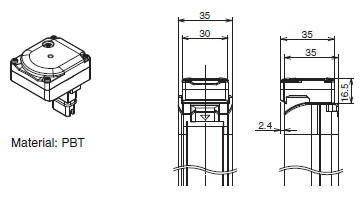

Bluetooth Communication Unit (F39-BT, sold separately)

F3SG-R Series Dimensions 114

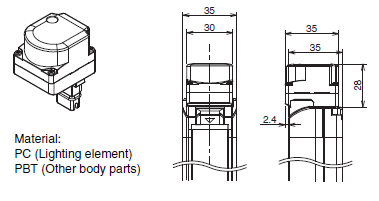

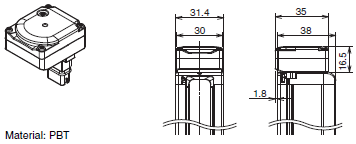

Lamp and Bluetooth Communication Unit (F39-BTLP, sold separately)
Lamp (F39-LP, sold separately)

F3SG-R Series Dimensions 115

F3SG-RA-02TS

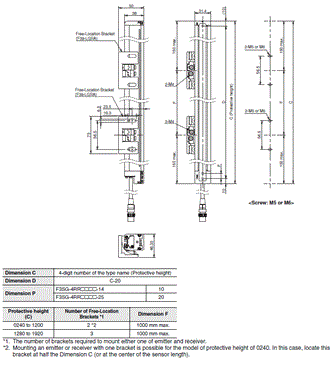

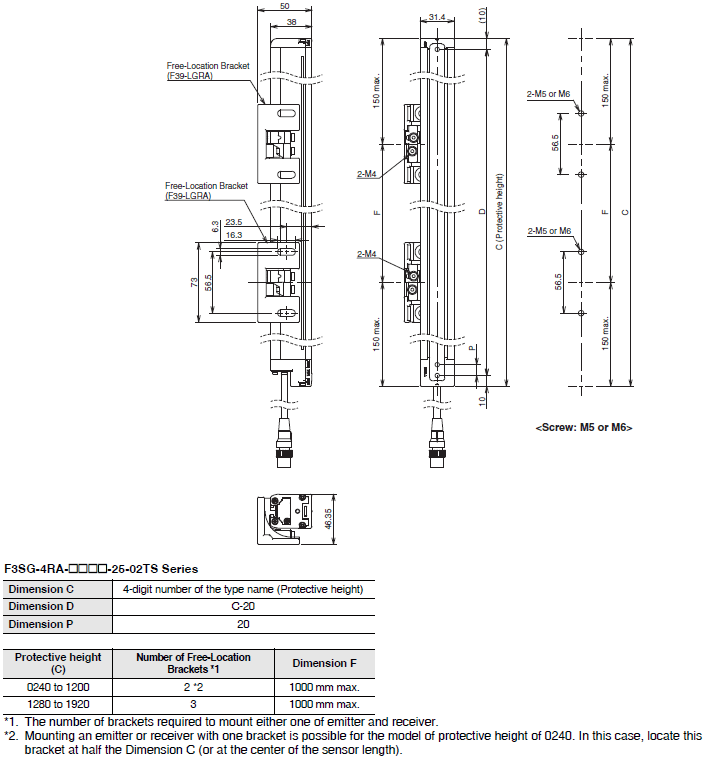

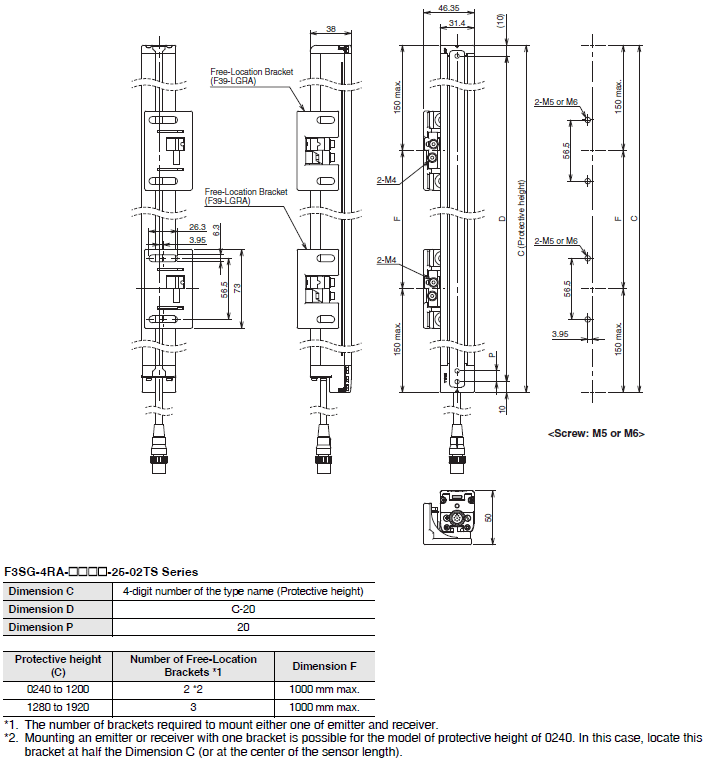

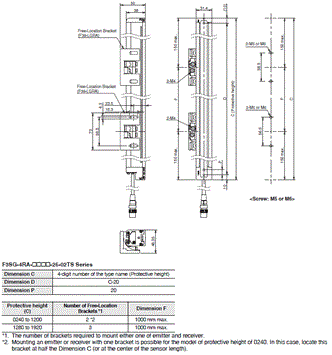

Mounted with Free-Location Brackets (F39-LGRA)

Backside Mounting

F3SG-R Series Dimensions 118

Side Mounting

F3SG-R Series Dimensions 119

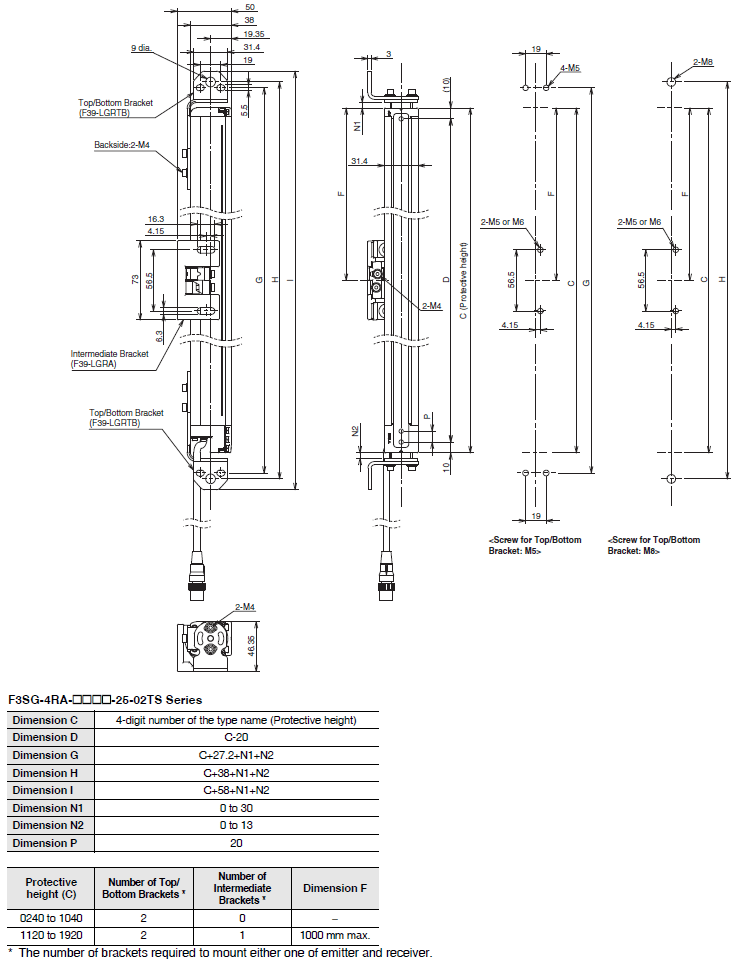

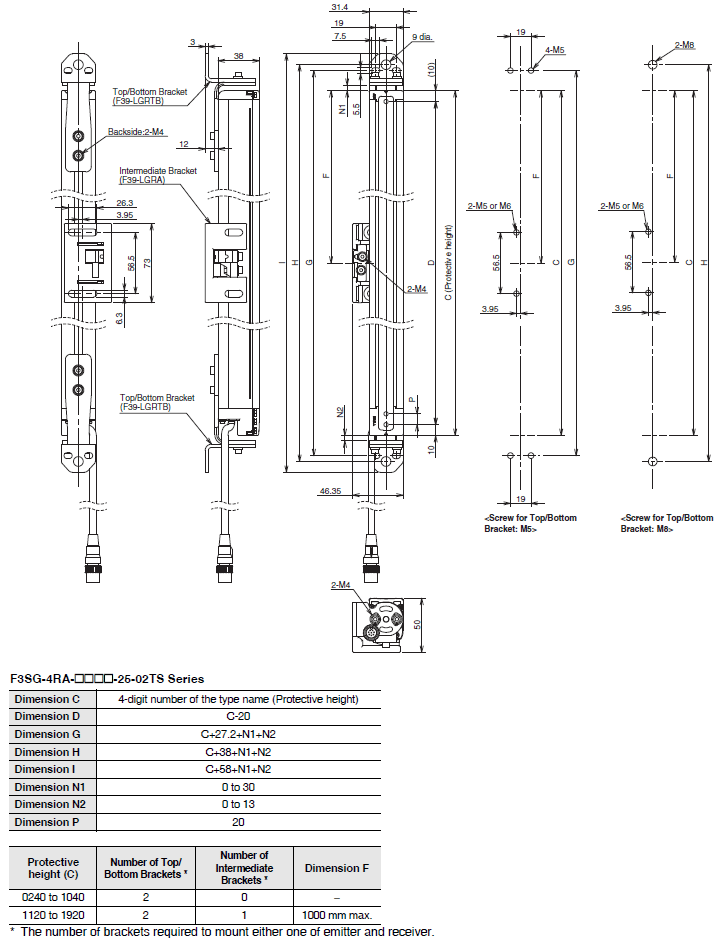

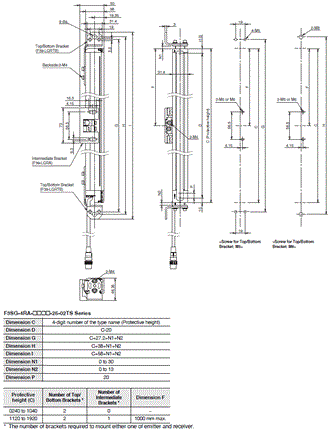

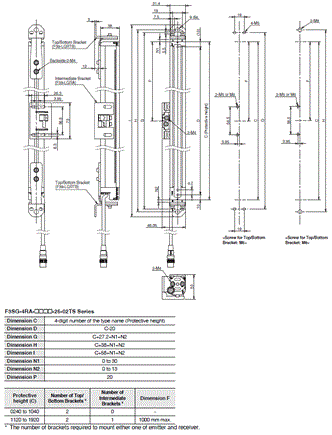

Mounted with Top/Bottom Brackets (F39-LGRTB) and Intermediate Bracket (F39-LGRA)

Backside Mounting

F3SG-R Series Dimensions 121

Side Mounting

F3SG-R Series Dimensions 122

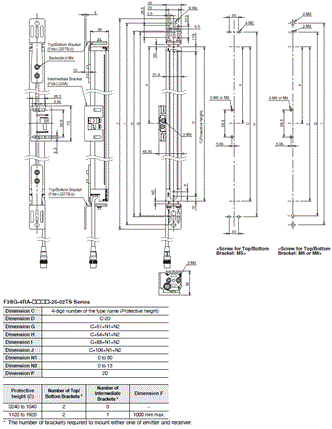

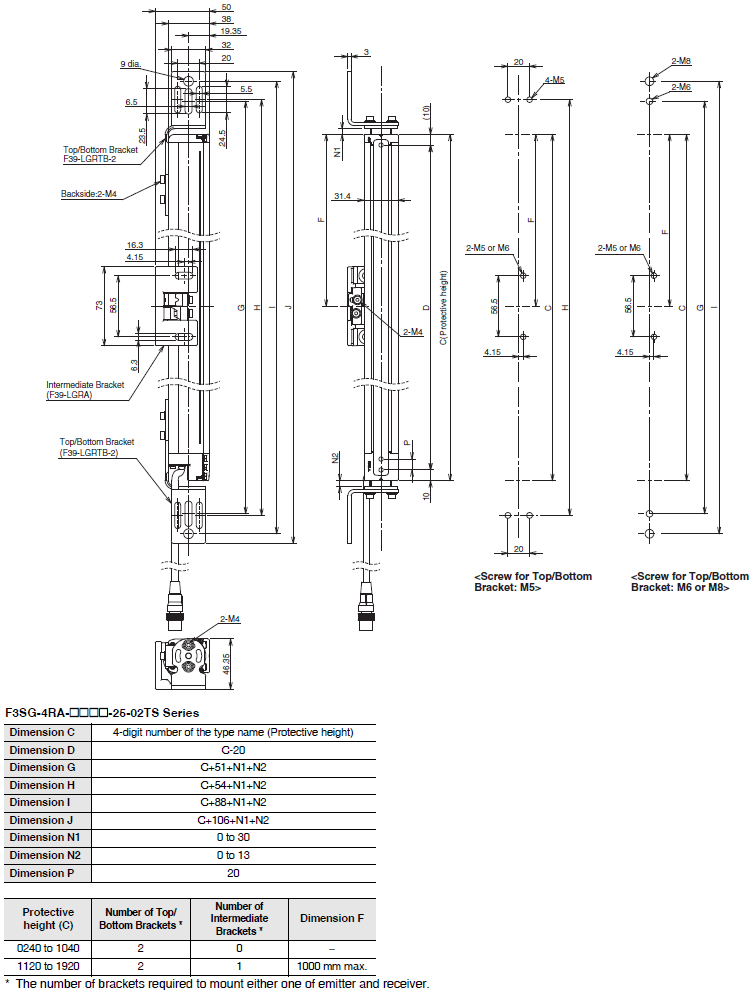

Mounted with Top/Bottom Brackets (F39-LGRTB-2) and Intermediate Bracket (F39-LGRA)

Backside Mounting

F3SG-R Series Dimensions 124

Side Mounting

F3SG-R Series Dimensions 125

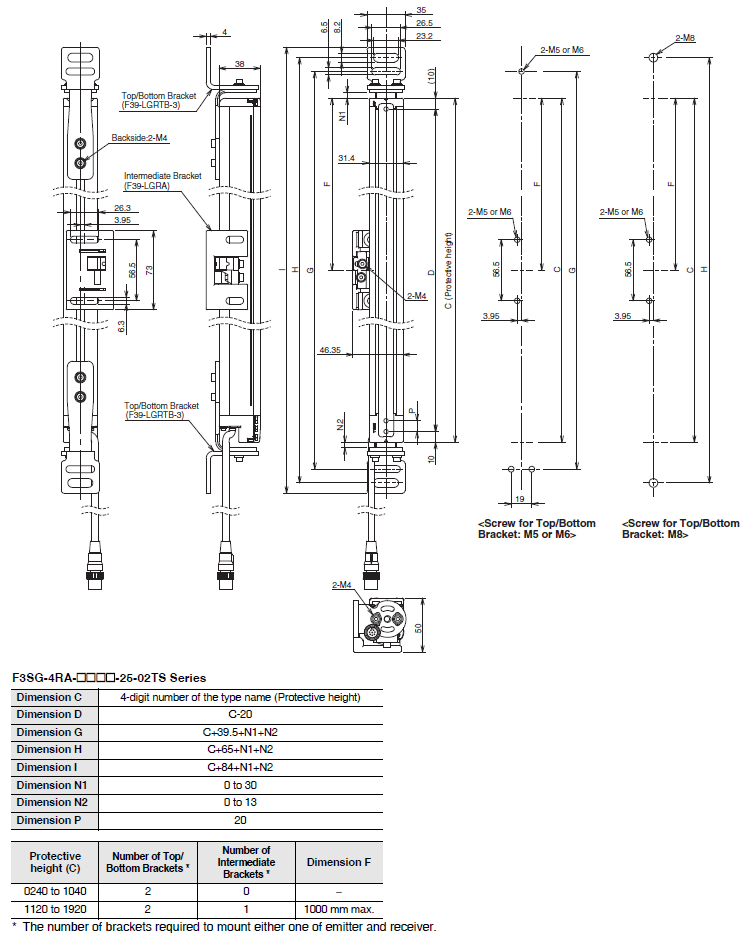

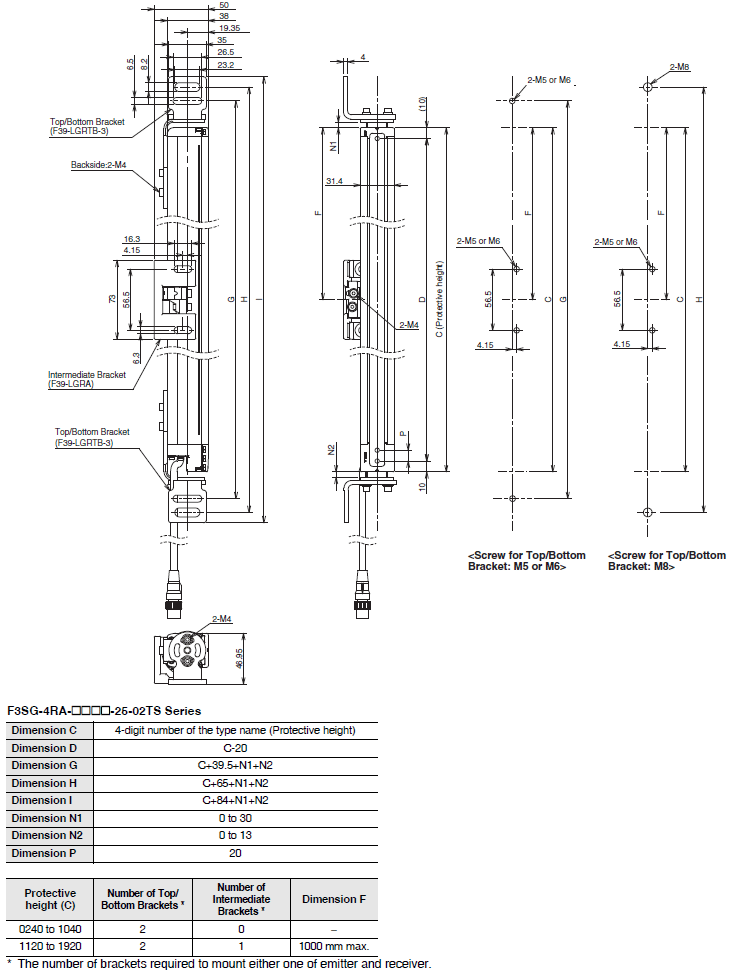

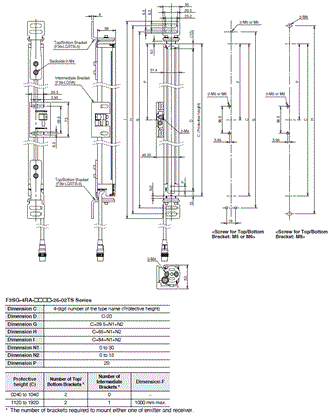

Mounted with Top/Bottom Brackets (F39-LGRTB-3) and Intermediate Bracket (F39-LGRA)

Backside Mounting

F3SG-R Series Dimensions 127

Side Mounting

F3SG-R Series Dimensions 128

Accessories

Sensor Mounting Brackets

Free-Location Bracket / Intermediate Bracket (F39-LGRA, sold separately

F3SG-R Series Dimensions 131

Top/Bottom Bracket (F39-LGRTB, sold separately)

F3SG-R Series Dimensions 132

Top/Bottom Bracket (F39-LGRTB-2, sold separately)

F3SG-R Series Dimensions 133

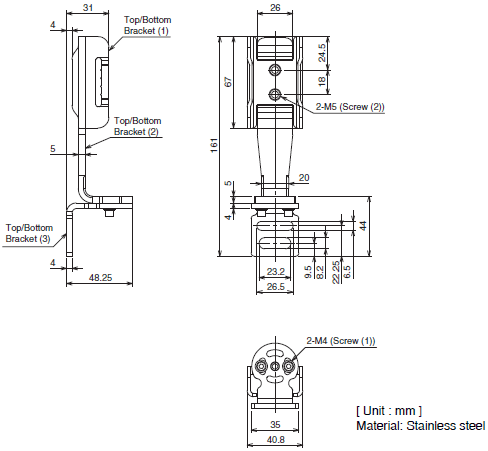

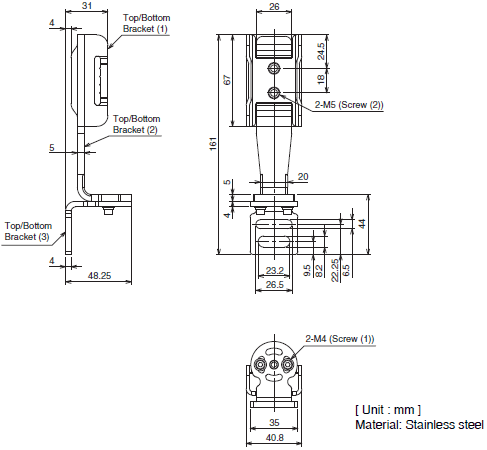

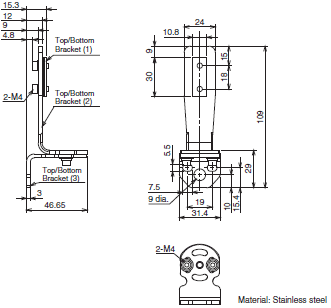

Top/Bottom Bracket (F39-LGRTB-3, sold separately)

F3SG-R Series Dimensions 134

Safety light curtain connecting cable

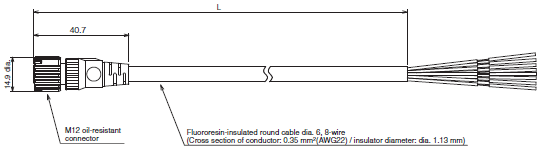

Single-Ended Cable for Emitter (Oil-Resistant Cable) (F39-JD[]RA-L, sold separately)

F3SG-R Series Dimensions 136

Single-Ended Cable for Receiver (Oil-Resistant Cable) (F39-JD[]RA-D, sold separately)

F3SG-R Series Dimensions 137
F3SG-R Series Dimensions 138

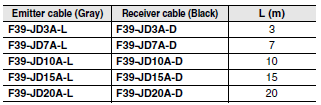

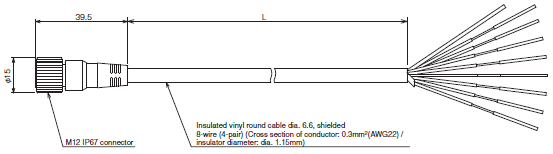

Single-Ended Cable for Emitter (F39-JD[]A-L, sold separately)

F3SG-R Series Dimensions 139

Single-Ended Cable for Receiver (F39-JD[]A-D, sold separately)

F3SG-R Series Dimensions 140
F3SG-R Series Dimensions 141

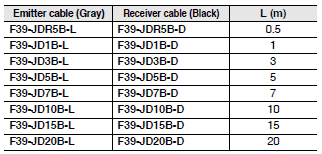

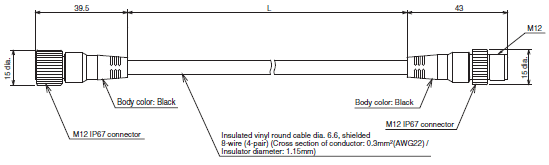

Double-Ended Cable for Emitter: Cable for extension (F39-JD[]B-L, sold separately)

F3SG-R Series Dimensions 142

Double-Ended Cable for Receiver: Cable for extension (F39-JD[]B-D, sold separately)

F3SG-R Series Dimensions 143
F3SG-R Series Dimensions 144

Reduced Wiring Connector (F39-CN5, sold separately)

F3SG-R Series Dimensions 145

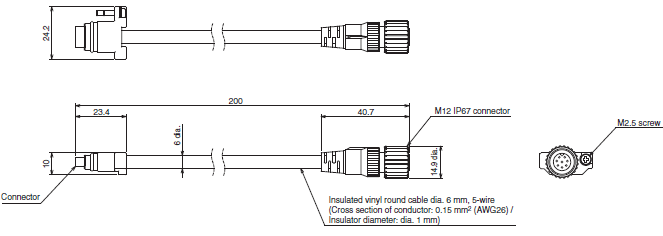

Cascading Cable for Emitter (F39-JGR2WTS-L, sold separately)

F3SG-R Series Dimensions 146

Cascading Cable for Receiver (F39-JGR2WTS-D, sold separately)

F3SG-R Series Dimensions 147
F3SG-R Series Dimensions 148

Interface Unit (F39-GIF-1, sold separately)

F3SG-R Series Dimensions 149

Bluetooth Communication Unit (F39-BT, sold separately)

F3SG-R Series Dimensions 150

Lamp and Bluetooth Communication Unit (F39-BTLP, sold separately)
Lamp (F39-LP, sold separately)

F3SG-R Series Dimensions 151
