E2C / E2C-H

Separate Amplifier Proximity Sensor with Adjustment Potentiometer

E2C / E2C-H

Separate Amplifier Sensor with Sensitivity Adjustment

last update: April 1, 2021

(Unit: mm)

Tolerance class IT16 applies to dimensions in this data sheet unless otherwise specified.

Main Units

Sensor

E2C-CR8A/-CR8B

E2C / E2C-H Dimensions 4

E2C-X1A

E2C / E2C-H Dimensions 5

E2C-C1A

E2C / E2C-H Dimensions 6

E2C-X1R5A
E2C-X1R5AH *

E2C / E2C-H Dimensions 7

E2C-X2A
E2C-X2AH *

E2C / E2C-H Dimensions 8

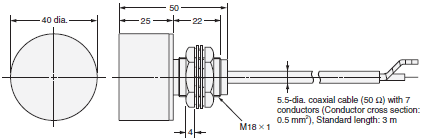

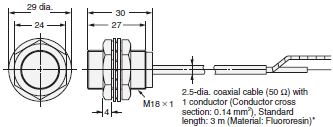

E2C-X5A
E2C-X5AH *

E2C / E2C-H Dimensions 9

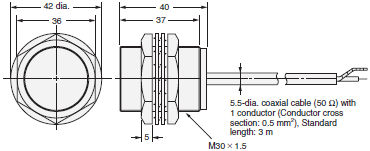

E2C-X10A

E2C / E2C-H Dimensions 10

E2C-C20MA

E2C / E2C-H Dimensions 11

Mounting Hole Dimensions

E2C / E2C-H Dimensions 12

Amplifier Units

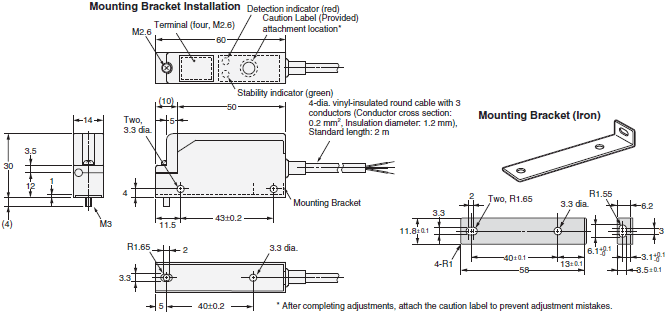

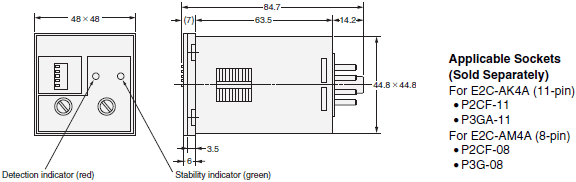

E2C-GE4A
E2C-GF4A

E2C / E2C-H Dimensions 14

E2C-AK4A (11-pin)
E2C-AM4A (8-pin)

E2C / E2C-H Dimensions 15

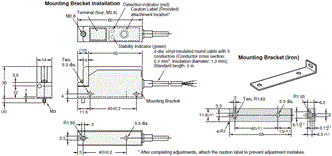

E2C-JC4A

E2C / E2C-H Dimensions 16

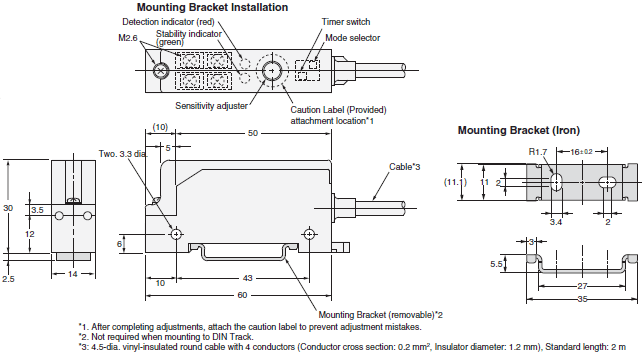

E2C-JC4AP

E2C / E2C-H Dimensions 17

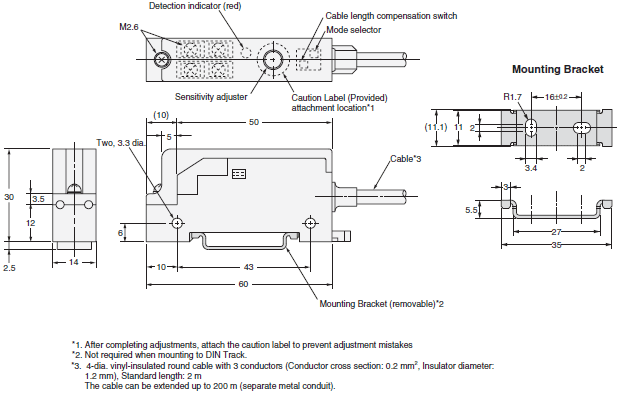

E2C-JC4[]H

E2C / E2C-H Dimensions 18

Accessories (Order Separately)

Mounting Bracket

Mounting Bracket (for Unthreaded Cylindrical Models)

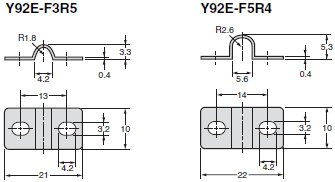

Y92E-F3R5 (for 3.5 dia.)
Y92E-F5R4 (for 5.4 dia.)

E2C / E2C-H Dimensions 21

Front Connection Sockets

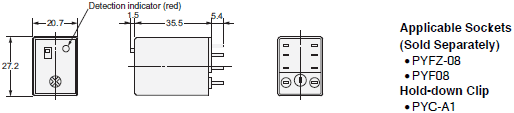

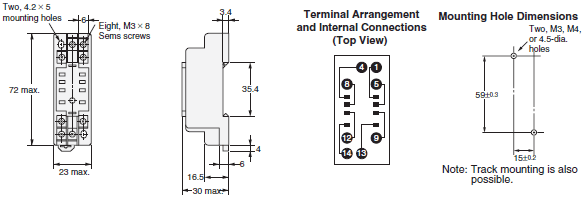

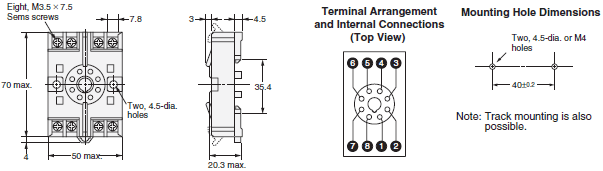

PYFZ-08

E2C / E2C-H Dimensions 23

P2CF-08

E2C / E2C-H Dimensions 24

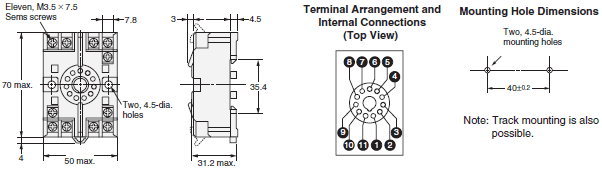

P2CF-11

E2C / E2C-H Dimensions 25

Back Connection Sockets

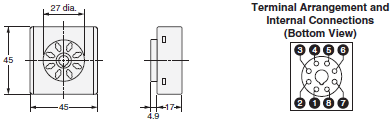

P3G-08

E2C / E2C-H Dimensions 27

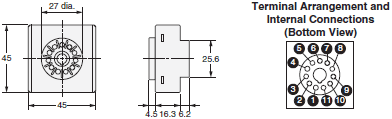

P3GA-11

E2C / E2C-H Dimensions 28

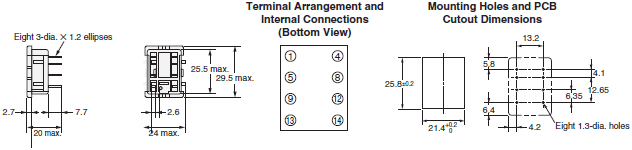

PY08

E2C / E2C-H Dimensions 29

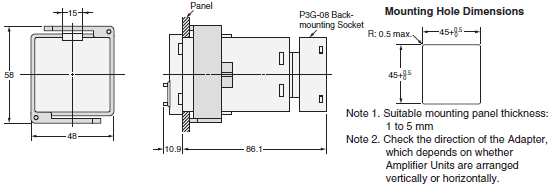

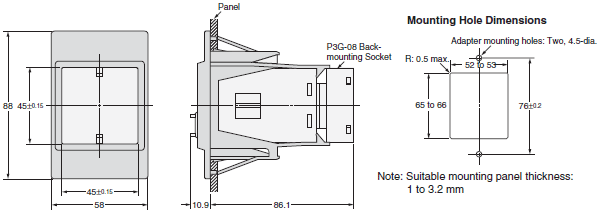

Embedded Mounting Adapter (for E2C-AK4A/E2C-AM4A Amplifier Unit)

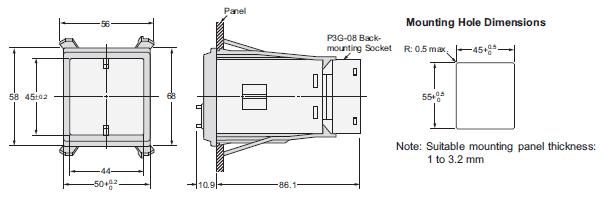

Y92F-30

E2C / E2C-H Dimensions 31

Y92F-70

E2C / E2C-H Dimensions 32

Y92F-71

E2C / E2C-H Dimensions 33
