Miniature Limit Switch
last update: May 17, 2017
Ratings | 1 A at 125 VAC | 1 A at 30 VDC | |||
---|---|---|---|---|---|
LED indicator | Without indicator | With indicator | Without indicator | With indicator | |
Actuator | Model | Model | Model | Model | |
Pin plunger |
![]() |
D4CC-1001 | D4CC-2001 | D4CC-3001 | D4CC-4001 |
Roller plunger |
![]() |
D4CC-1002 | D4CC-2002 | D4CC-3002 | D4CC-4002 |
Crossroller plunger |
![]() |
D4CC-1003 | D4CC-2003 | D4CC-3003 | D4CC-4003 |
High-sensitivity roller lever |
![]() |
D4CC-1024 | D4CC-2024 | D4CC-3024 | D4CC-4024 |
Sealed pin plunger |
![]() |
D4CC-1031 | D4CC-2031 | D4CC-3031 | D4CC-4031 |
Sealed roller plunger |
![]() |
D4CC-1032 | D4CC-2032 | D4CC-3032 | D4CC-4032 |
Sealed crossroller plunger |
![]() |
D4CC-1033 | --- | D4CC-3033 | D4CC-4033 |
Plastic rod |
![]() |
D4CC-1050 | D4CC-2050 | D4CC-3050 | D4CC-4050 |
Center roller lever |
![]() |
D4CC-1060 | D4CC-2060 | D4CC-3060 | D4CC-4060 |
Type | For AC | For DC | ||
---|---|---|---|---|
Appearance | No. of conductors | Cable length | Model | Model |
Straight
![]() |
4 | 1 m | XS2F-A421-C90-F | XS2F-D421-C80-F |
2 m | XS2F-A421-D90-F | XS2F-D421-D80-F | ||
5 m | XS2F-A421-G90-F | XS2F-D421-G80-F | ||
10 m | XS2F-A421-J90-F | XS2F-D421-J80-F |

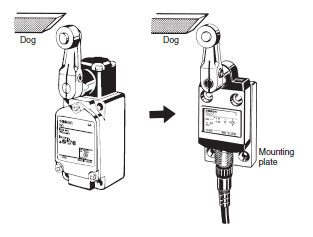

It is possible to replace an WL/WL-N Limit Switch with a D4CC Limit Switch mounted on this plate without changing the position of the dog or cam.
WL/WL-N model (Actuator) | D4CC model (Actuator) | Plate |
---|---|---|
WLD
WLD18-N (Top plunger) |
D4CC- [] 001
(Plunger) |
D4C-P001 |
WLD2
WLD28-N (Top roller plunger) |
D4CC- [] 002
(Roller plunger) |
D4C-P002 |
WLCA2
WLCA2-N (Roller lever) |
D4CC- [] 024
(Roller lever) |
D4C-P020 |
Note: The position of the dog remains unchanged.
